Q．上下限位置を変更したい

シートのたるみや開口高の変更のため
開く高さ・閉まる位置を変更したい場合

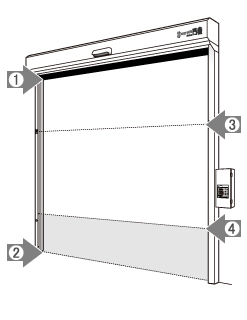

位置設定のポイント
①上限停止位置
巻き取りボックスから下端部まで10cm程度見える位置		 位置設定のポイント ③ECOレベル
用途や通過する物体の高さに応じて設定
②下限停止位置
下端シートが床に隙間なく接触し、シートに弛みのないこと

下端部断面イメージ		 ④光電管センサー
キャンセル位置
シートを検知し反転上昇を防ぐ
※設定位置より下は光電管センサーが検知しないため、 センサーより10cm程度上の位置で設定
※シャッターにぶつかった際、光電管のキャンセル設定を行ってください。
（光電管キャンセル設定機能がない機種もあります。資料をご確認ください）
光電管のキャンセル位置がずれている場合、反転上昇（下降途中でシートが巻き上がる）
をする可能性があります

コントローラーによって操作方法が異なります。
お使いいただいているコントローラーを選択してください。
KVコントローラー GAコントローラー KUDコントローラー KUBコントローラー 1型コントローラー 2型コントローラー

KVコントローラーの位置設定方法
型式：KV10/KV11/KV20/KV21/KV25/KV30/KV31/KV40/KV41/KV50/KV51
WV30/WV31/WV40/WV41/GF05/GF10/GF15/GF16/GF17/GF20/GF21/GF22
R109/R209/R309/R409/RF50/R30W/R40W

PDF資料
印刷用の資料はこちらからダウンロードきます

１．位置設定モードへ切り替え
操作部イメージ
停止 を押しながら
開+閉+自動/手動+ECO を３秒以上長押し
「ピー」というアラーム音が鳴り
位置設定モードに切り替わります。
液晶部表示例 位置設定モード中は液晶に「ｲﾁｾｯﾃｲ」と表示されます。

開・閉 を押している間ゆっくり動作し、手を離すとその場で停止します。
３秒以上押し続けると動作速度が速くなります。

２．上限停止位置の設定（全開位置の設定）
確定を押しながら開 上限を設定したい位置で
確定 を押しながら
開 を押す
液晶画面の表示
液晶部ジョウゲン
設定完了

３．下限停止位置の設定（全閉位置の設定）
確定を押しながら閉 下限を設定したい位置で
確定 を押しながら
閉 を押す
液晶画面の表示
液晶部カゲン
設定完了

４．ECOレベルの設定（ECOモードで停止する位置の設定）
確定を押しながらECO ECOを設定したい位置で
確定 を押しながら
ECO を押す
液晶画面の表示
液晶部ECOレベル
設定完了
※ECOモードを使用しない場合は、必ず上限の位置でECOレベル設定を行ってください。

５．光電管キャンセル位置の設定
光電管センサー１キャンセル位置の設定
自/手を押しながら開 キャンセルしたい位置で
自/手 を押しながら
開 を押す
液晶画面の表示
液晶部コウデンカン1
設定完了

光電管センサー２キャンセル位置の設定
自/手を押しながら停止 キャンセルしたい位置で
自/手 を押しながら
停止 を押す
液晶画面の表示
液晶部コウデンカン2
設定完了

光電管センサー３キャンセル位置の設定
自/手を押しながら閉 キャンセルしたい位置で
自/手 を押しながら
閉 を押す
液晶画面の表示
液晶部コウデンカン3
設定完了

光電管センサー４キャンセル位置の設定
自/手を押しながらECO キャンセルしたい位置で
自/手 を押しながら
ECO を押す
液晶画面の表示
液晶部コウデンカン4
設定完了

６．通常運転モードへ切り替え
操作部イメージ
停止 を押しながら
開+閉+自動/手動+ECO を３秒以上長押し
「ピー」というアラーム音が鳴り
通常運転モードに戻ります。

７．運転確認
設定した位置でシャッターが停止するか、運転確認を行ってください。
※パイプレスシャッターの場合、設定後はサンプリングモードになっているため手動モードから自動モードへ切り替わりません。
一度開閉させることでサンプリンが終了し、運転モードの切り替えが可能となります。

GAコントローラーの位置設定方法

型式：G052/G062/G012/G022/G104/G114/G014/G024/G109/G119/G209/G219
R054/R109/R209/R309

PDF資料
印刷用の資料はこちらからダウンロードきます

１．位置設定モードへ切り替え
操作部イメージ

STOP を押しながら
OPEN+CLOSE+ECO+自/手
を３秒以上長押し
「ピー」というアラーム音が鳴り
位置設定モードに切り替わります。
写真・図は70mm角フレームのスイッチ操作を示します。
50mm角フレームの場合は一部スイッチの配置が異なりますが、
操作するスイッチは同じです。		 位置設定モード中 Manuが赤点滅
Manu LEDの点滅で位置
設定中を示します。

OPEN+CLOSE を押している間ゆっくり動作し、手を離すとその場で停止します。
３秒以上押し続けると動作速度が速くなります。

２．上限停止位置の設定（全開位置の設定）
Enterを押しながらOPEN 上限を設定したい位置で
Enter を押しながら
OPEN を押す
液晶画面の表示
液晶部P・t
設定完了

３．下限停止位置の設定（全閉位置の設定）
Enterを押しながらCLOSE 下限を設定したい位置で
Enter を押しながら
CLOSE を押す
液晶画面の表示
液晶部P・b
設定完了

４．ECOレベルの設定（ECOモードで停止する位置の設定）
Enterを押しながらECO ECOを設定したい位置で
Enter を押しながら
ECO を押す
液晶画面の表示
液晶部P・E
設定完了
※ECOモードを使用しない場合は、必ず上限の位置でECOレベル設定を行ってください。

５．光電管キャンセル位置の設定
光電管センサー１キャンセル位置の設定
自/手を押しながら開 キャンセルしたい位置で
自/手 を押しながら
OPEN を押す
液晶画面の表示
液晶部P・C・1
設定完了

光電管センサー３キャンセル位置の設定
自/手を押しながらCLOSE キャンセルしたい位置で
自/手 を押しながら
CLOSE を押す
液晶画面の表示
液晶部P・C・3
設定完了

光電管センサー４キャンセル位置の設定
自/手を押しながらECO キャンセルしたい位置で
自/手 を押しながら
ECO を押す
液晶画面の表示
液晶部P・C・4
設定完了

６．通常運転モードへ切り替え
操作部イメージ
STOP を押しながら
OPEN+CLOSE+ECO+自/手
を３秒以上長押し
「ピー」というアラーム音が鳴り
通常運転モードに戻ります。

７．運転確認
設定した位置でシャッターが停止するか、運転確認を行ってください。
※パイプレスシャッターの場合、設定後はサンプリングモードになっているため手動モードから自動モードへ切り替わりません。
一度開閉させることでサンプリンが終了し、運転モードの切り替えが可能となります。

KUDコントローラーの位置設定方法

型式：KU10/KU11/KU20/KU21/KU25/KU30/KU40/WU30/WU40/
SV25/SV26/SV30/SV31/SV40/SV41/R30T/R40T

PDF資料
印刷用の資料はこちらからダウンロードきます

１．位置設定モードへ切り替え
操作部イメージ
stop を押しながら
up+down+manu/auto+Hset を３秒以上長押し
「ピー」というアラーム音が鳴り
位置設定モードに切り替わります。
液晶部表示例 位置設定モード中は液晶に「H-Adj」と表示されます。

up・down を押している間ゆっくり動作し、手を離すとその場で停止します。
３秒以上押し続けると動作速度が速くなります。

２．上限停止位置の設定（全開位置の設定）
Enterを押しながらup 上限を設定したい位置で
Enter を押しながら
up を押す
液晶画面の表示
液晶部T-SET
設定完了

３．下限停止位置の設定（全閉位置の設定）
Enterを押しながらdown 下限を設定したい位置で
Enter を押しながら
down を押す
液晶画面の表示
液晶部B-SET
設定完了

４．開口高停止位置の設定（開口高運転で停止する位置の設定）
ECOを設定したい位置で
Enter を押しながら
Hset を押す
液晶画面の表示
液晶部H-SET
設定完了
※開口高運転をしない場合は、必ず上限の位置で開口高設定を行ってください。

５．光電管キャンセル位置の設定
光電管センサー１キャンセル位置の設定
manu/autoを押しながらup キャンセルしたい位置で
manu/auto を押しながら
up を押す
液晶画面の表示
液晶部51-SET
設定完了

光電管センサー２キャンセル位置の設定
manu/autoを押しながらstop キャンセルしたい位置で
manu/auto を押しながら
stop を押す
液晶画面の表示
液晶部52-SET
設定完了

光電管センサー３キャンセル位置の設定
manu/autoを押しながらdown キャンセルしたい位置で
manu/auto を押しながら
down を押す
液晶画面の表示
液晶部53-SET
設定完了

光電管センサー４キャンセル位置の設定
manu/autoを押しながらHset キャンセルしたい位置で
manu/auto を押しながら
Hset を押す
液晶画面の表示
液晶部54-SET
設定完了

６．通常運転モードへ切り替え
操作部イメージ
stop を押しながら
up+down+manu/auto+Hset を３秒以上長押し
「ピー」というアラーム音が鳴り
通常運転モードに戻ります。

７．運転確認
設定した位置でシャッターが停止するか、運転確認を行ってください。

KUBコントローラーの位置設定方法

型式：KU10/KU20/KU25/KU30/KU40/KU50/WU30/WU40

PDF資料
印刷用の資料はこちらからダウンロードきます

１．位置設定モードへ切り替え
操作部イメージ

停止 を押しながら
上昇+下降+自動/手動+開口高設定
を３秒以上長押し
「ピー」というアラーム音が鳴り
位置設定モードに切り替わります。
5つのランプが光る
ランプが全て点灯
手をはなすと消え設定モードになります

開・閉 を押している間ゆっくり動作し、手を離すとその場で停止します。
３秒以上押し続けると動作速度が速くなります。

２．上限停止位置の設定（全開位置の設定）
停止を押しながら上昇 上限を設定したい位置で
停止 を押しながら
上昇 を押す
上昇ランプが点灯
上昇ランプ点灯

３．下限停止位置の設定（全閉位置の設定）
停止を押しながら下降 下限を設定したい位置で
停止 を押しながら
下降 を押す
下降ランプが点灯
下降ランプ点灯

４．開口高停止位置の設定（開口高運転で停止する位置の設定）
停止を押しながら開口高設定 開口高を設定したい位置で
停止 を押しながら
開口高設定 を押す
開口高設定ランプが点灯
開口高設定ランプ点灯
※開口高運転をしない場合は、必ず上限の位置で開口高設定を行ってください。

５．光電管キャンセル位置の設定 ※光電管キャンセル機能はロムのバージョン によって設定できない機種もあります。
光電管センサー１キャンセル位置の設定
自動/手動を押しながら上昇 キャンセルしたい位置で
自動/手動 を押しながら
上昇 を押す
手動ランプが点灯
手動ランプ点灯

光電管センサー２キャンセル位置の設定
自動/手動を押しながら停止 キャンセルしたい位置で
自動/手動 を押しながら
停止 を押す
手動ランプが点灯
手動ランプ点灯

光電管センサー３キャンセル位置の設定
自動/手動を押しながら下降 キャンセルしたい位置で
自動/手動 を押しながら
下降 を押す
自動ランプが点灯
自動ランプ点灯

光電管センサー４キャンセル位置の設定
自動/手動を押しながら開口高設定 キャンセルしたい位置で
自動/手動 を押しながら
開口高設定 を押す
自動ランプが点灯
自動ランプ点灯

６．通常運転モードへ切り替え
操作部イメージ
停止 を押しながら
上昇+下降+自動/手動+開口高設定
を３秒以上長押し
「ピー」というアラーム音が鳴り
通常運転モードに戻ります。

７．運転確認
設定した位置でシャッターが停止するか、運転確認を行ってください。

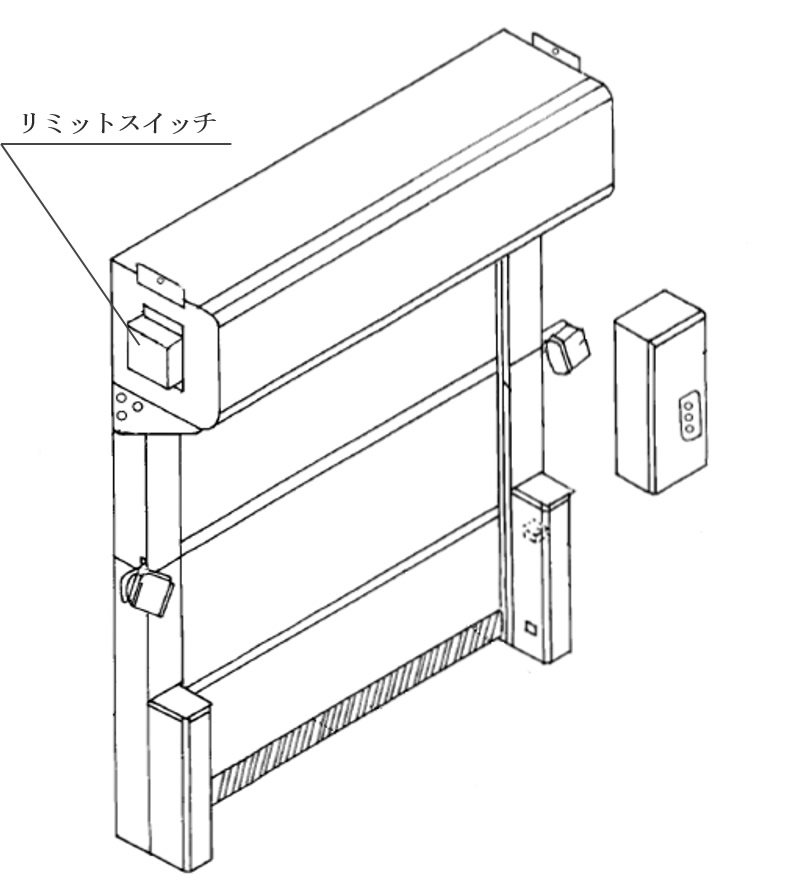

Ⅰ型コントローラー
リミットスイッチの調整方法

型式：KT10/KT20/KT25/KT30/KT40/WT30/WT40



注意事項
注1．セットボタンの操作は必ず手で行って下さい。
注2．シャッター動作中にセットボタンの操作は絶対にしないで下さい。
注3．設定完了後は必ずストッパーをセットして下さい。

操作手順
１．ストッパーを外す
ストッパーの中央部を押さえながら上方（取付ベース側）にスライドさせてセットボタンを押せる状態にして下さい。
２．フリー状態にする
両方のセットボタンを押し込みフリー状態にして下さい。
＊この時セットボタンが戻ってこないこと。

再度設定を行う場合はセットボタンを再度押し込んでからセット状態にして下さい。		 ３．上限位置の設定
・シャッターを上限位置まで上昇させ停止して下さい。（通常巻取部下端より100mm下がり）
＊その際に巻き込まないように上昇ボタンと停止ボタンを交互に押しながら少しずつ動かしてください。
・上限セットボタンを3～4回十分奥まで押し込み、繰り返し操作したのちセット状態にして下さい。（設定完了）
・シャッターを下限付近まで下降し、再度上昇させ、上限の設定した位置で停止することを確認して下さい。
・設定した位置より上方、または下方で停止する場合は設定不良ですので再度設定を行って下さい。
４．下限位置の設定
・シャッターを下限位置まで下降させ停止して下さい。（床面）
＊ その際に巻き込まないように下降ボタンと停止ボタンを交互に押しながら少しずつ動かして下さい。
・下降セットボタンを3～4回十分奥まで押し込み、繰り返し操作したのちセット状態にして下さい。（設定完了）
・シャッターを上限付近まで上昇し、再度下降させ、下限の設定した位置で停止することを確認して下さい。
・設定した位置より上方、または下方で停止する場合は設定不良ですので再度設定を行って下さい。
５．ストッパーのセット
・上下限の設定が完了した後、ストッパーを下げながら確実にセットして下さい。（元の位置に戻す）
（ストッパーの中央部を押さえながら取付ベースと反対側にスライドさせ、セットボタンを押せない状態にしてください。）
＊この時ストッパーが外れないことを確認して下さい。


Ⅱ型コントローラー
リミットスイッチの調整方法

型式：KS12/KS20/KS30/KS40



注意事項

注1．セットボタンの操作は必ず手で行って下さい。
注2．シャッター動作中にセットボタンの操作は絶対にしないで下さい。
注3．設定完了後は必ずストッパーをセットして下さい。


操作手順

１．ストッパーを外す
ストッパーの中央部を押さえながら上方（取付ベース側）にスライドさせてセットボタンを押せる状態にして下さい。
２．フリー状態にする
両方のセットボタンを押し込みフリー状態にして下さい。
＊この時セットボタンが戻ってこないこと。

再度設定を行う場合はセットボタンを再度押し込んでからセット状態にして下さい。		 ３．上限位置の設定
・シャッターを上限位置まで上昇させ停止して下さい。（通常巻取部下端より100mm下がり）
＊その際に巻き込まないように上昇ボタンと停止ボタンを交互に押しながら少しずつ動かしてください。
・上限セットボタンを3～4回十分奥まで押し込み、繰り返し操作したのちセット状態にして下さい。（設定完了）
・シャッターを下限付近まで下降し、再度上昇させ、上限の設定した位置で停止することを確認して下さい。
・設定した位置より上方、または下方で停止する場合は設定不良ですので再度設定を行って下さい。
４．下限位置の設定
・シャッターを下限位置まで下降させ停止して下さい。（床面）
＊その際に巻き込まないように下降ボタンと停止ボタンを交互に押しながら少しずつ動かして下さい。
・下降セットボタンを3～4回十分奥まで押し込み、繰り返し操作したのちセット状態にして下さい。（設定完了）
・シャッターを上限付近まで上昇し、再度下降させ、下限の設定した位置で停止することを確認して下さい。
・設定した位置より上方、または下方で停止する場合は設定不良ですので再度設定を行って下さい。
５．ストッパーのセット
・上下限の設定が完了した後、ストッパーを下げながら確実にセットして下さい。（元の位置に戻す）
（ストッパーの中央部を押さえながら取付ベースと反対側にスライドさせ、セットボタンを押せない状態にしてください。）
＊この時ストッパーが外れないことを確認して下さい。



「試したがうまくいかない」「一度見てほしい」場合は担当窓口までお気軽にお電話ください。
