施工事例集(施工前・施工後)

弊社では、お客様のご要望を具体化し、提案・設計から施工に至るまで、工場環境改善のトータルコーディネーターとして一貫したサービスを提供しております。長年の実績の中から、いくつか施工事例をご紹介いたします。
※一部、施工前画像のない事例もあります。

各種間仕切り

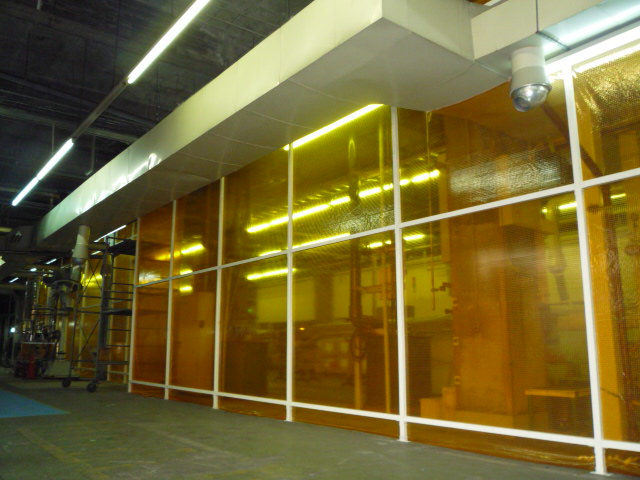

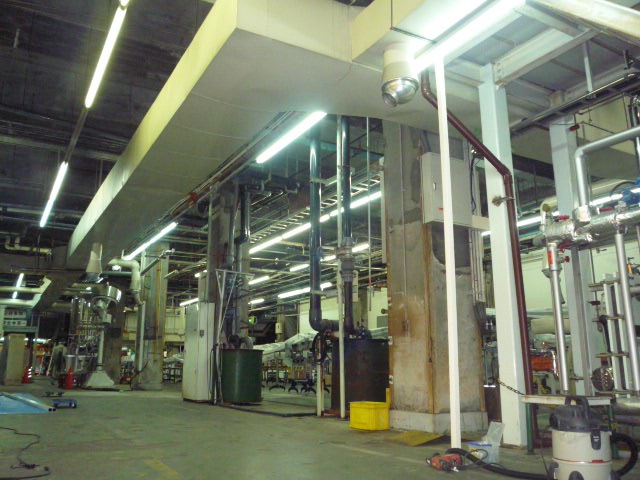

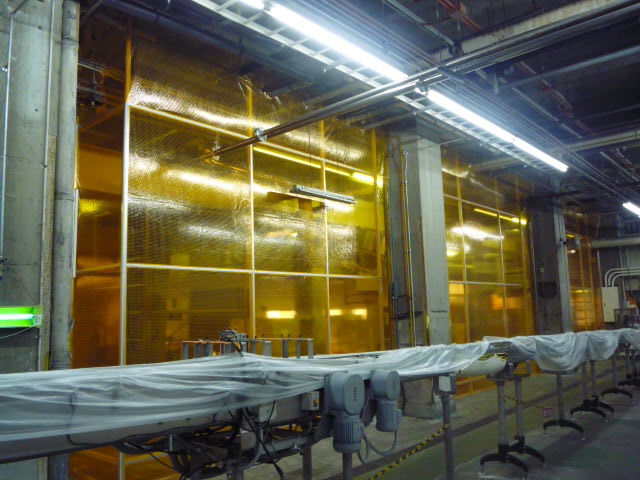

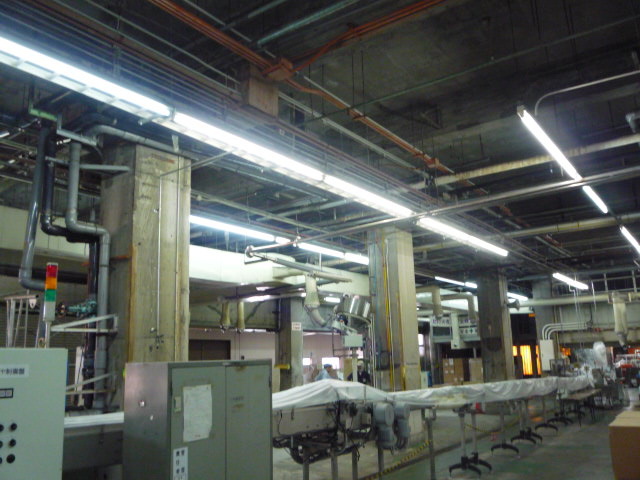

製造ライン「ビニール間仕切り」工事
石油製品製造会社B社様

製品への異物混入対策の為に製造ラインの周りを防虫オレンジシートで間仕切りました。

ビニール間仕切り仕様

糸入り防虫オレンジシート
防炎、制電、t=0.35mm
作業員出入口2箇所設置

製造ライン「ビニール間仕切り」工事
プラスチック製品製造会社K社様

製造過程で埃・虫が製品に付着してロスが出るとの事でしたので防虫オレンジシートで作業エリアを間仕切りました。

ビニール間仕切り仕様

糸入り防虫オレンジシート
防炎、制電、t=0.35mm
作業員出入口3箇所設置

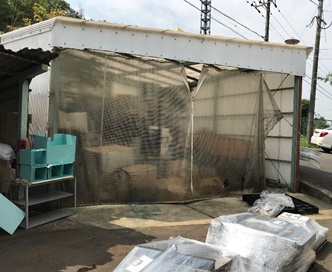

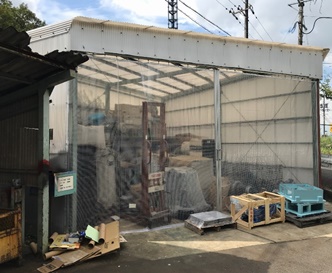

備品置き場「スライドビニールカーテン」取替工事
機械製造会社N社様

経年劣化によりシートの破れ等で開閉できなくなったビニールカーテンを新しく取替させて頂きました。開けっ放し防止と開閉をスムーズにするために合わせの部分にはハンドル付きの先頭ポール(アルミ製)を採用し、レールも取替え、ランナーも大きくしました。

ビニールカーテン仕様

透明糸入り防炎シート(0.35mm厚)
センター割マグネット付きアルミ先頭ポール
W6200×H2940(mm)

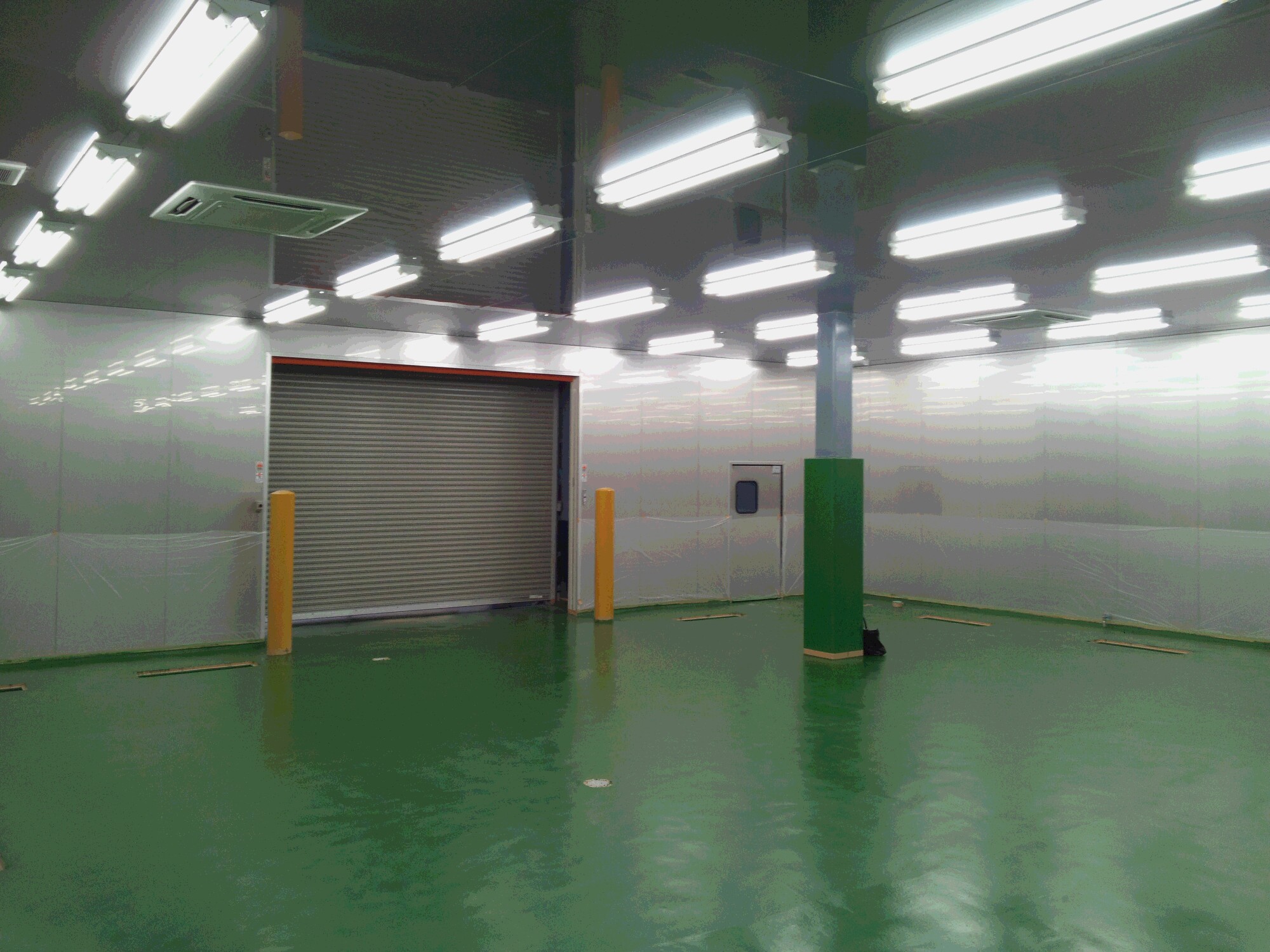

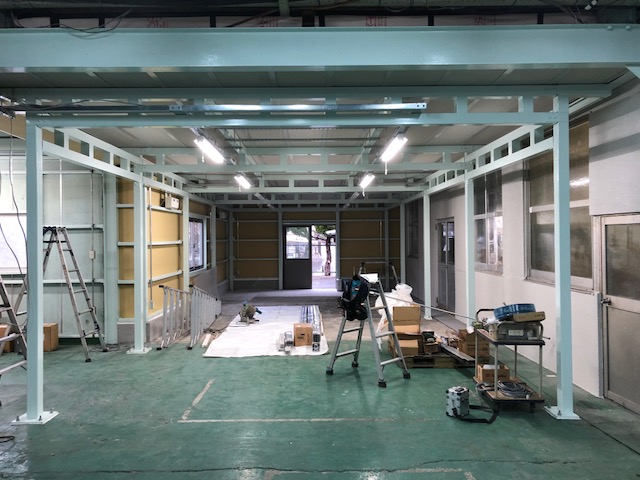

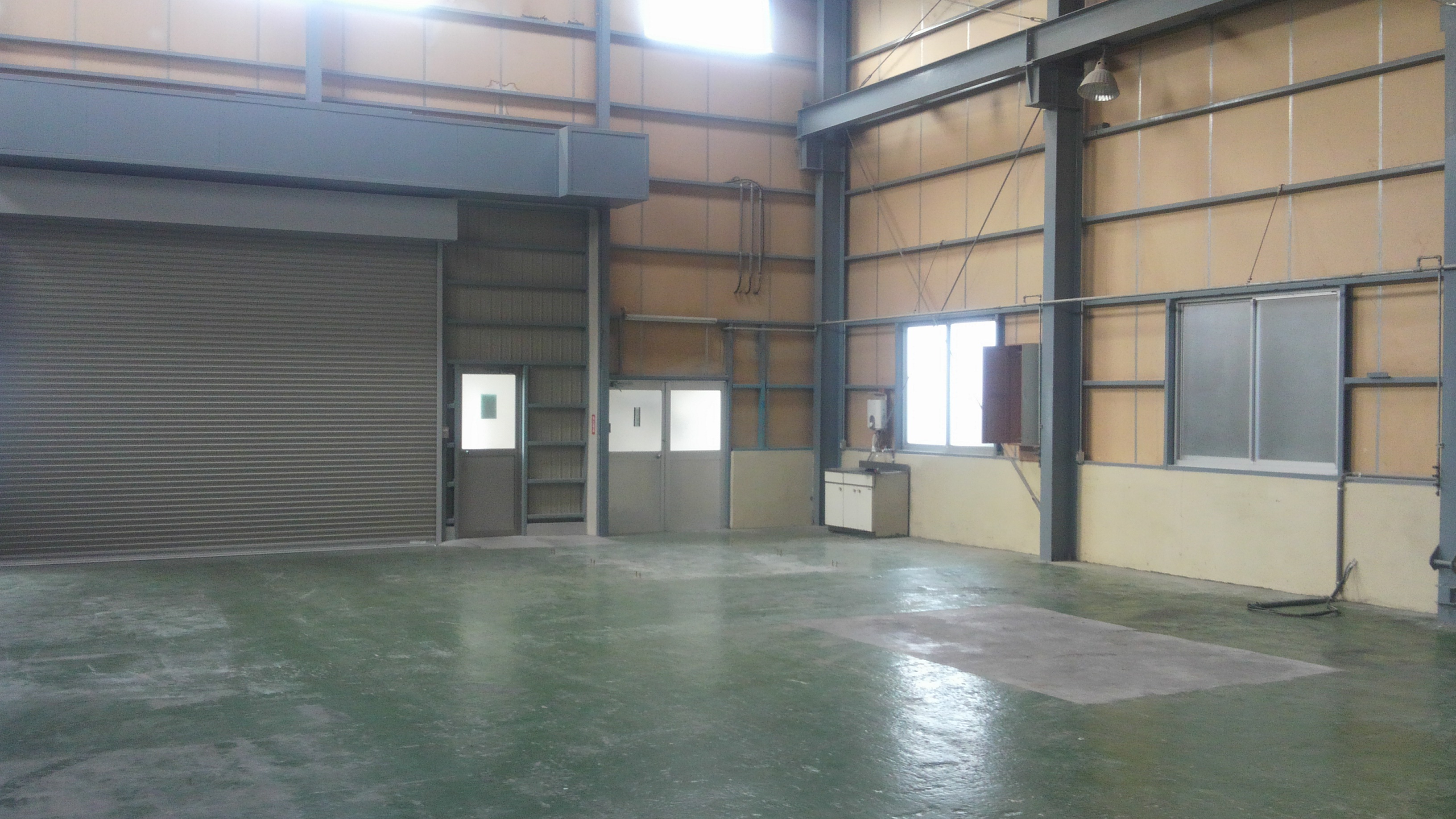

「断熱パネルルーム化」工事
食品製造会社O社様

以前自動車関連部品を製造していた工場を 内部にステンレス製の断熱パネルを設置し床には水や油分にも強い水系硬質ウレタン塗床を施工、照明はLEDを採用し、空調管理も徹底する事で食品製造工場へ変貌を遂げました。

断熱パネル間仕切り仕様

12m×17m×3.4m
面材外:カラー鋼板 t=0.4mm
面材内:SUS304 t=0.4mm
芯材:ウレタンフォーム

塗床材仕様

12m×17m=204㎡
水系硬質ウレタン t=6mm 平滑

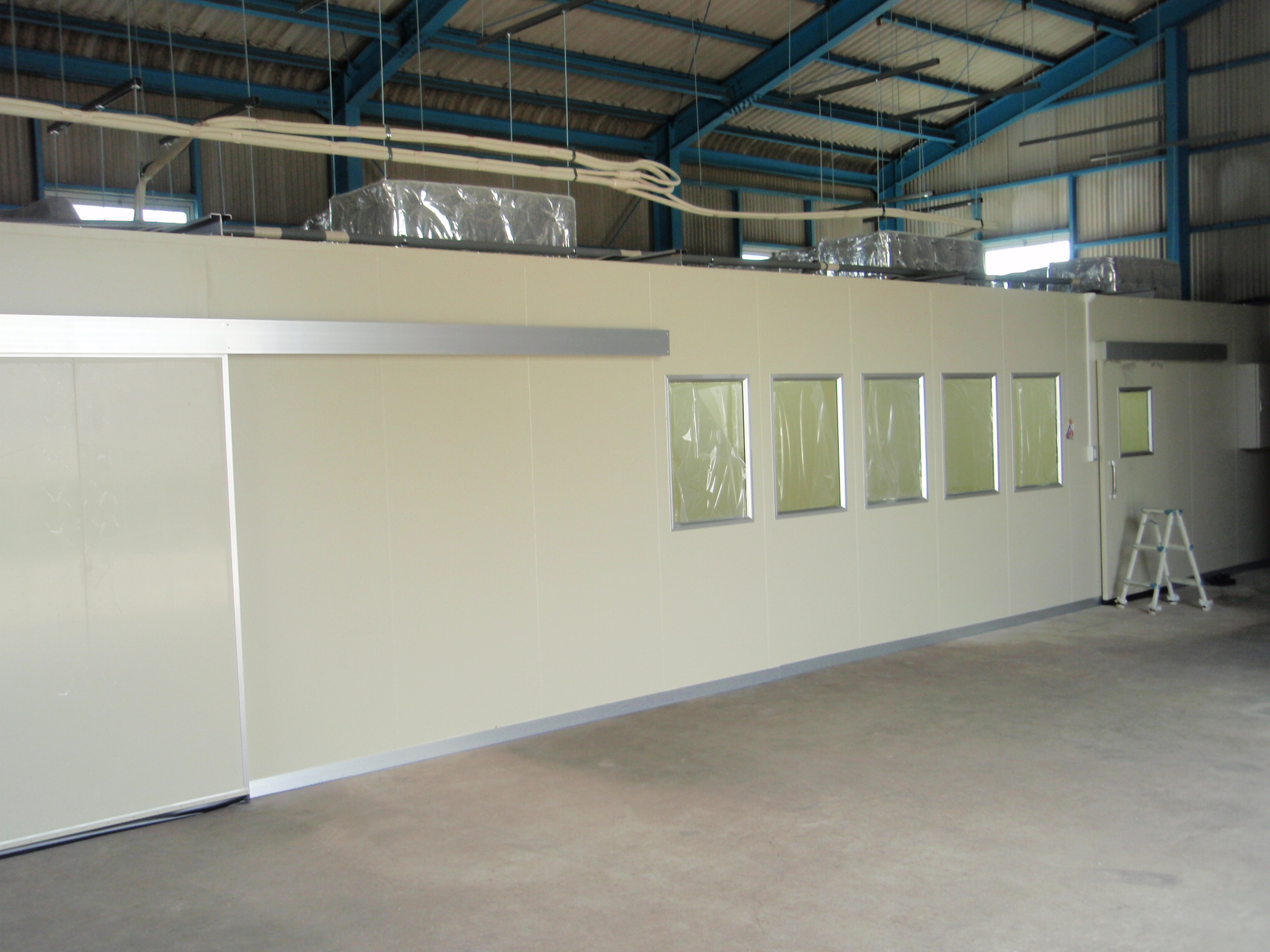

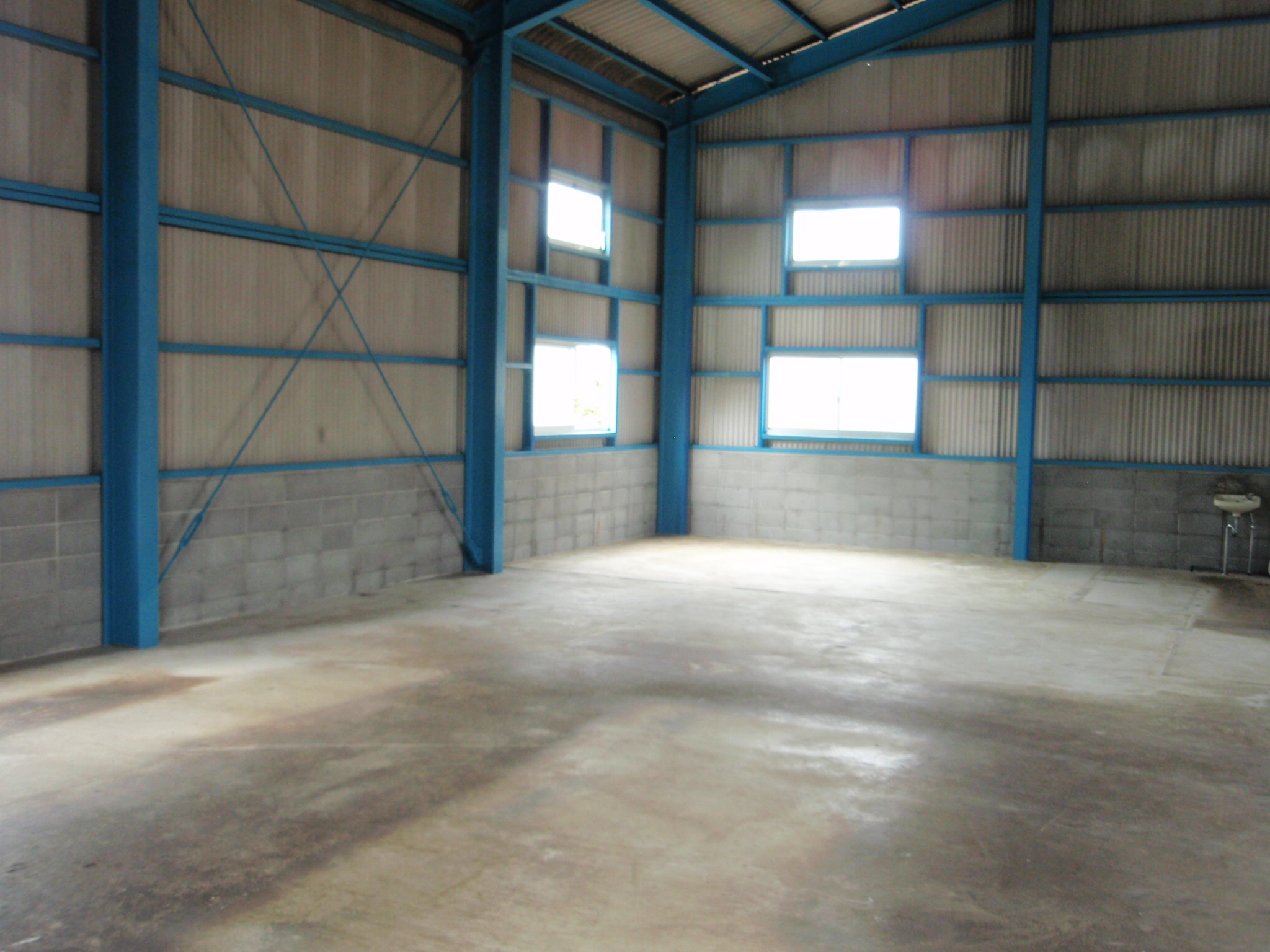

「クリーンルーム」設置工事
包装資材製造会社T社様

貸し倉庫の一画で食品関連の新製品の製造をしたいとのご依頼でしたので、断熱パネルを使用したクラス100000のクリーンブースを設置しました。

クリーンブース仕様

5m×14.3m×2.5m
断熱パネル採用
面材(内外):カラー鋼板 t=0.4mm
芯材:ウレタンフォーム
清浄度:クラス100000

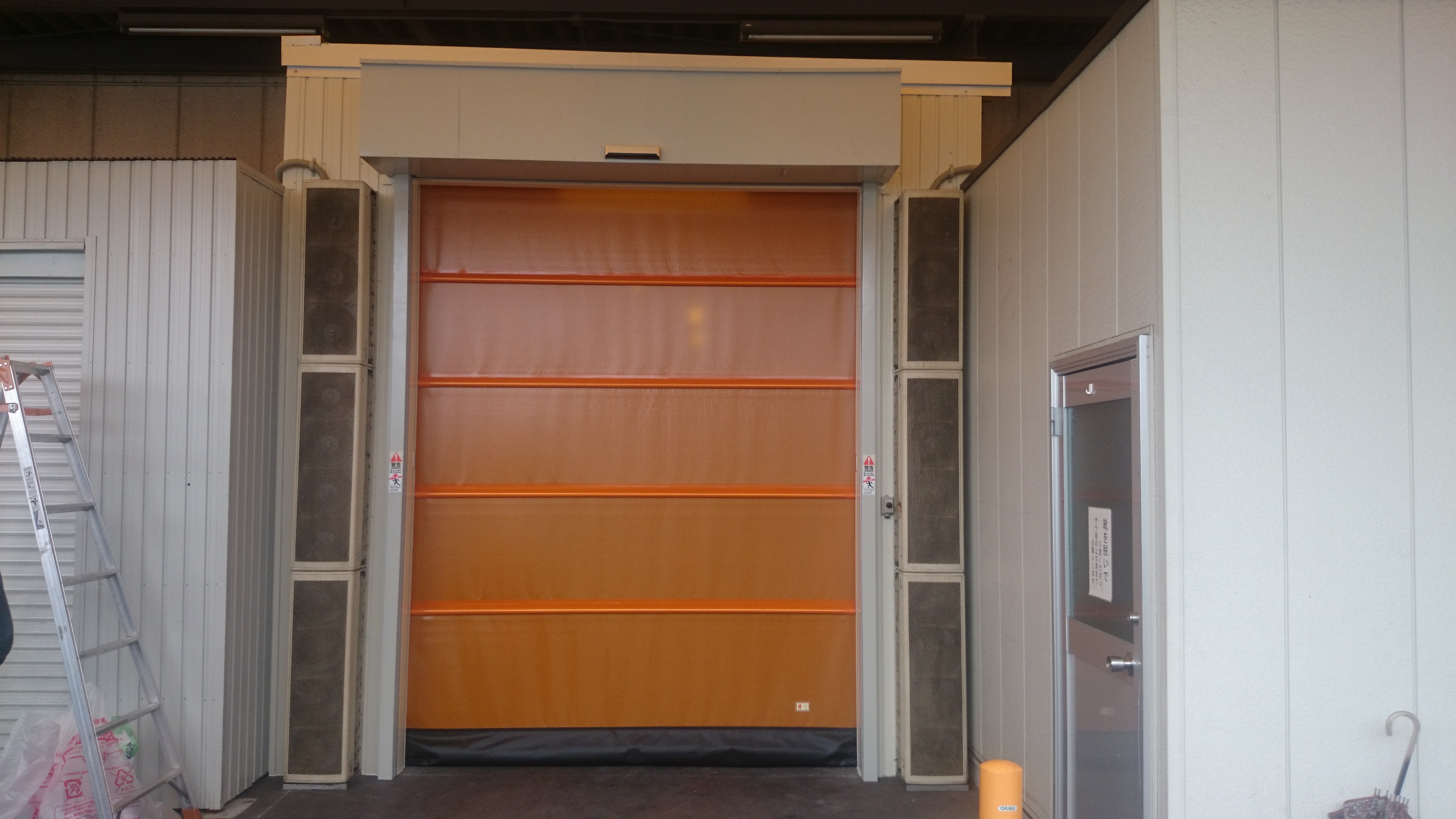

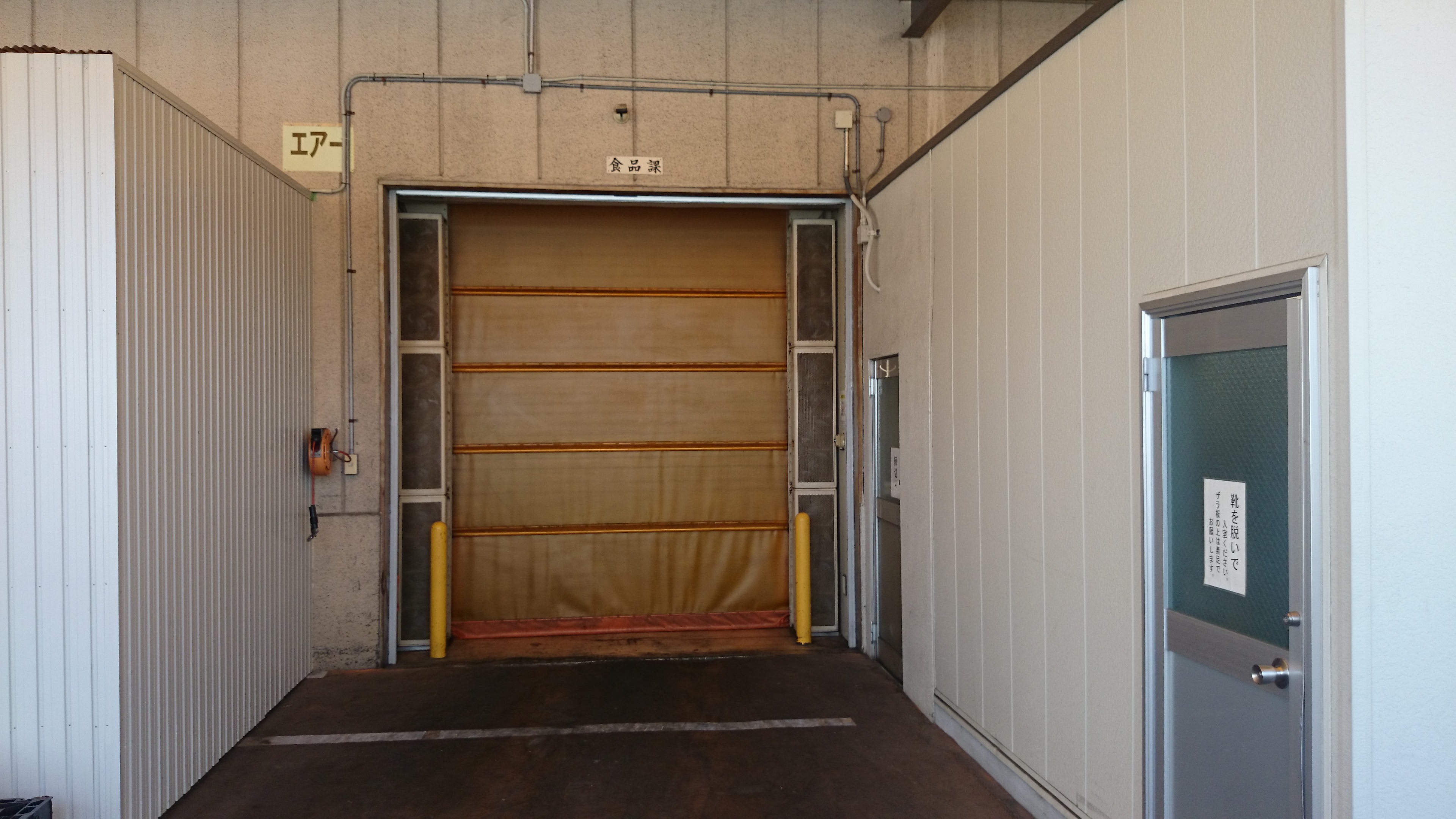

製造棟出入口「前室およびシートシャッター門番」設置工事
食品製造会社M社様

既存のシートシャッターとエアーカーテンから更に防虫効果を高めたいとのご依頼でしたので前室を設け2台のシートシャッターでインターロック制御をし奥にあったエアーカーテンを最外部に移設しました。防犯上から、最外部には電動シャッターを取り付けております。

防虫対策工事内容
前室仕様

外壁面:ガルバリウム鋼板製角波板
内壁面:ケイカル板

シートシャッター仕様

門番 R209型
パイプ付タイプ
防虫オレンジシート
W2300×H2900(mm)

付属部品

・起動センサー
・安全用センサー
・押しボタン

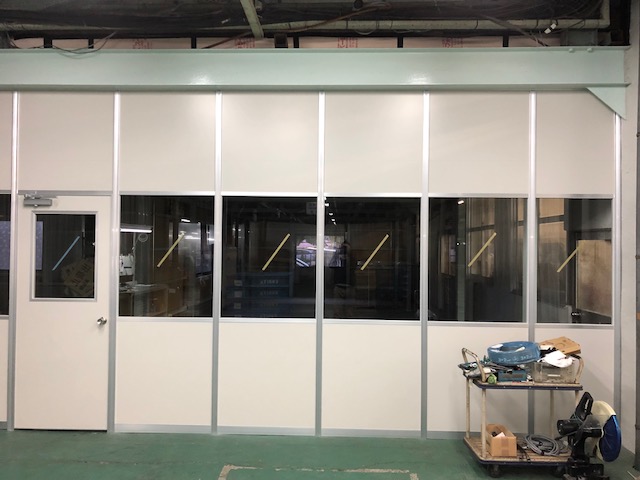

工場内「アルミパーテーション」設置工事
部品製造会社E社様

工場内の遊休空間を利用してミーティングルームを設置しました。KY等の打合せにご利用頂いてます。

パーテーションパネル間仕切り仕様

7m×18m×2.7m アルミパーテーションパネル 窓部:アクリル製

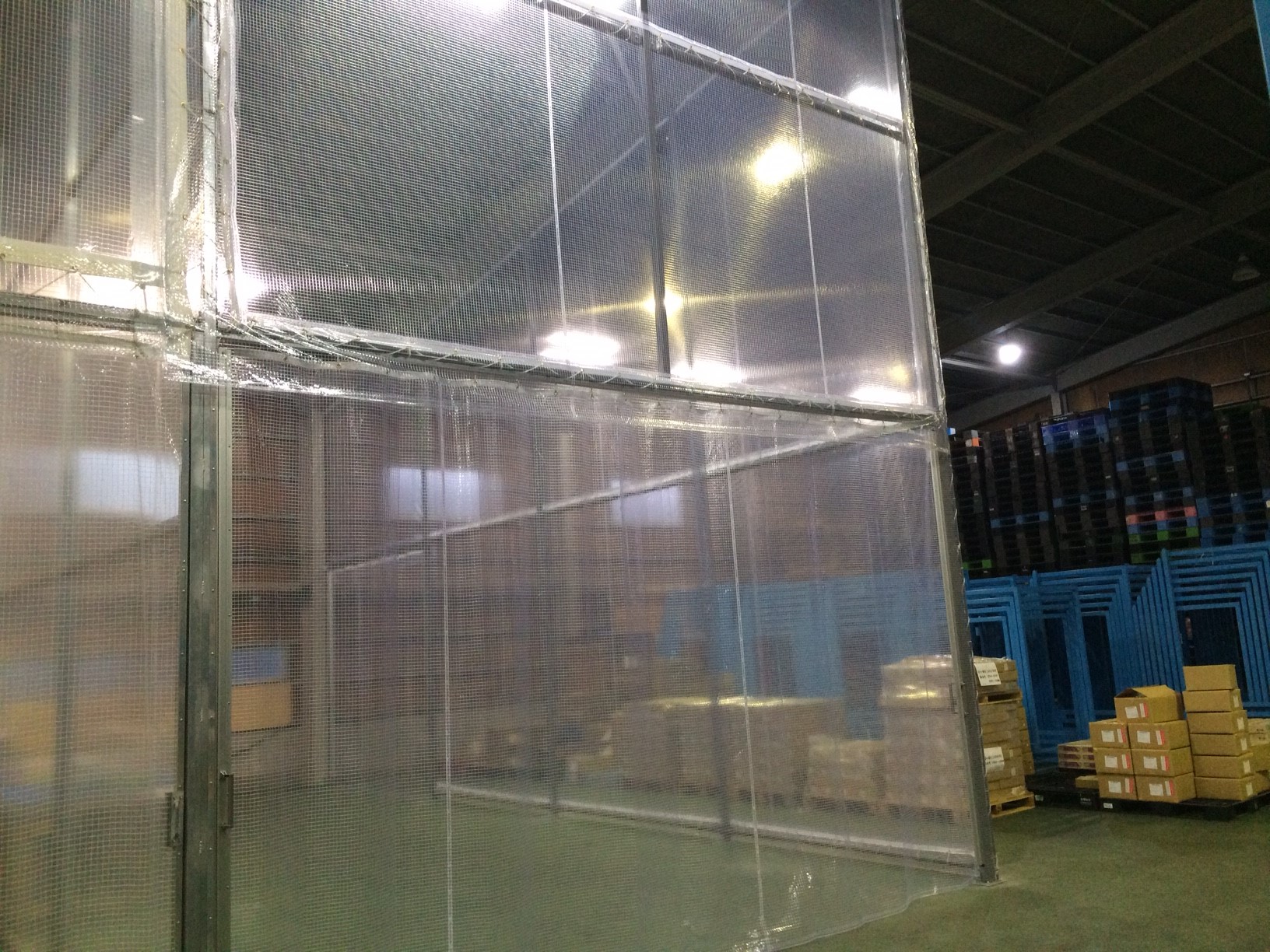

倉庫内「ビニール間仕切り」工事
物流業I社様

広い倉庫の一画をビニールシートで間仕切り袋詰め作業スペースを設置しました。

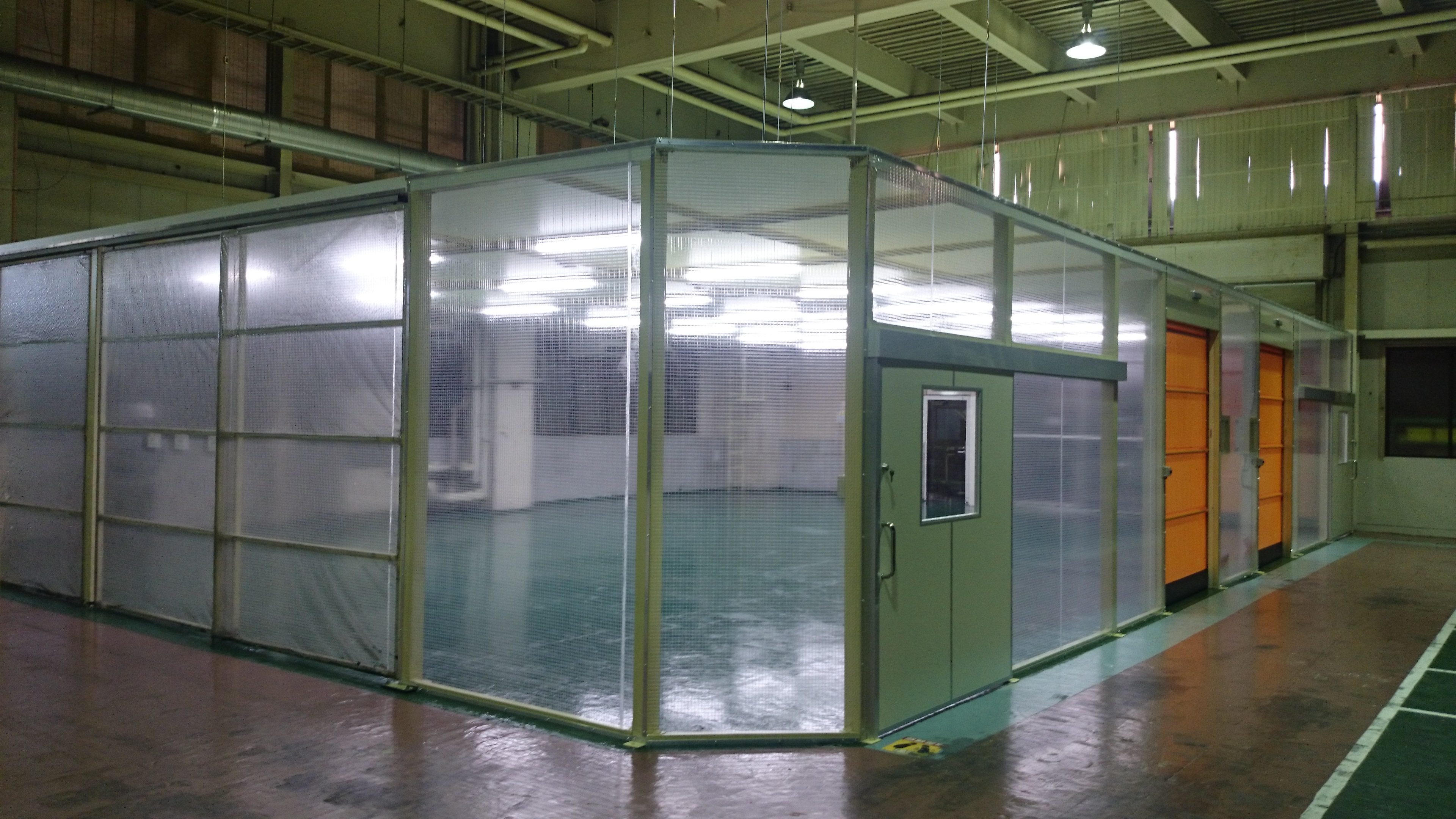

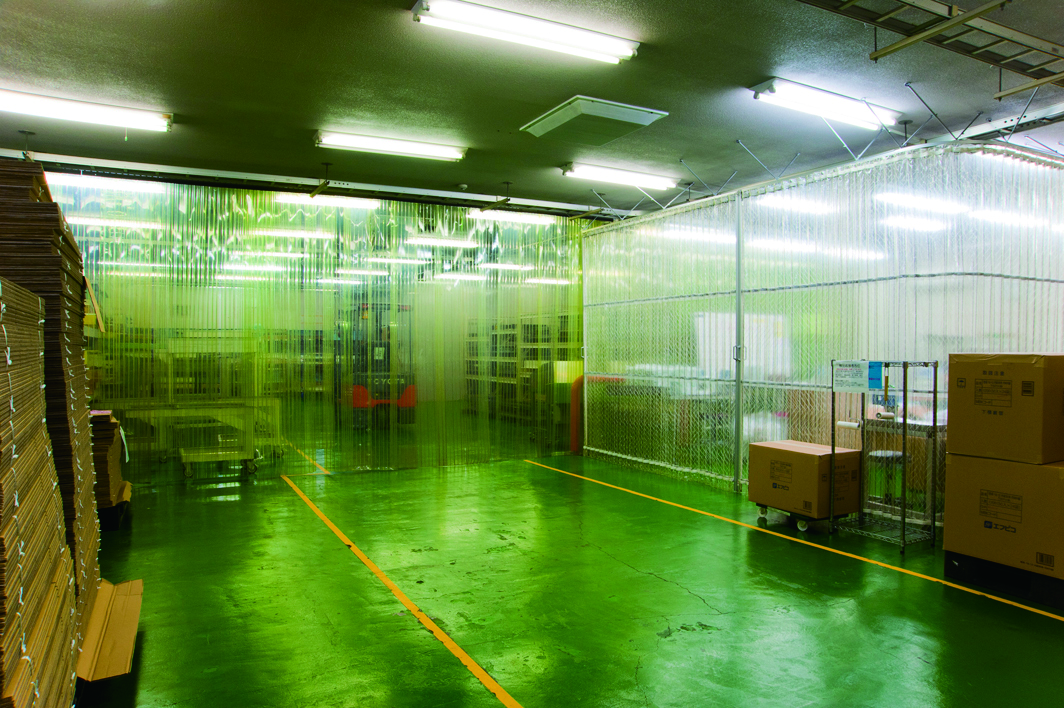

製造棟「ビニール間仕切り」工事
樹脂製品製造S社様

工場内の広いスペースの一画をビニールシートで間仕切り空調効率の良い作業空間を作りました。

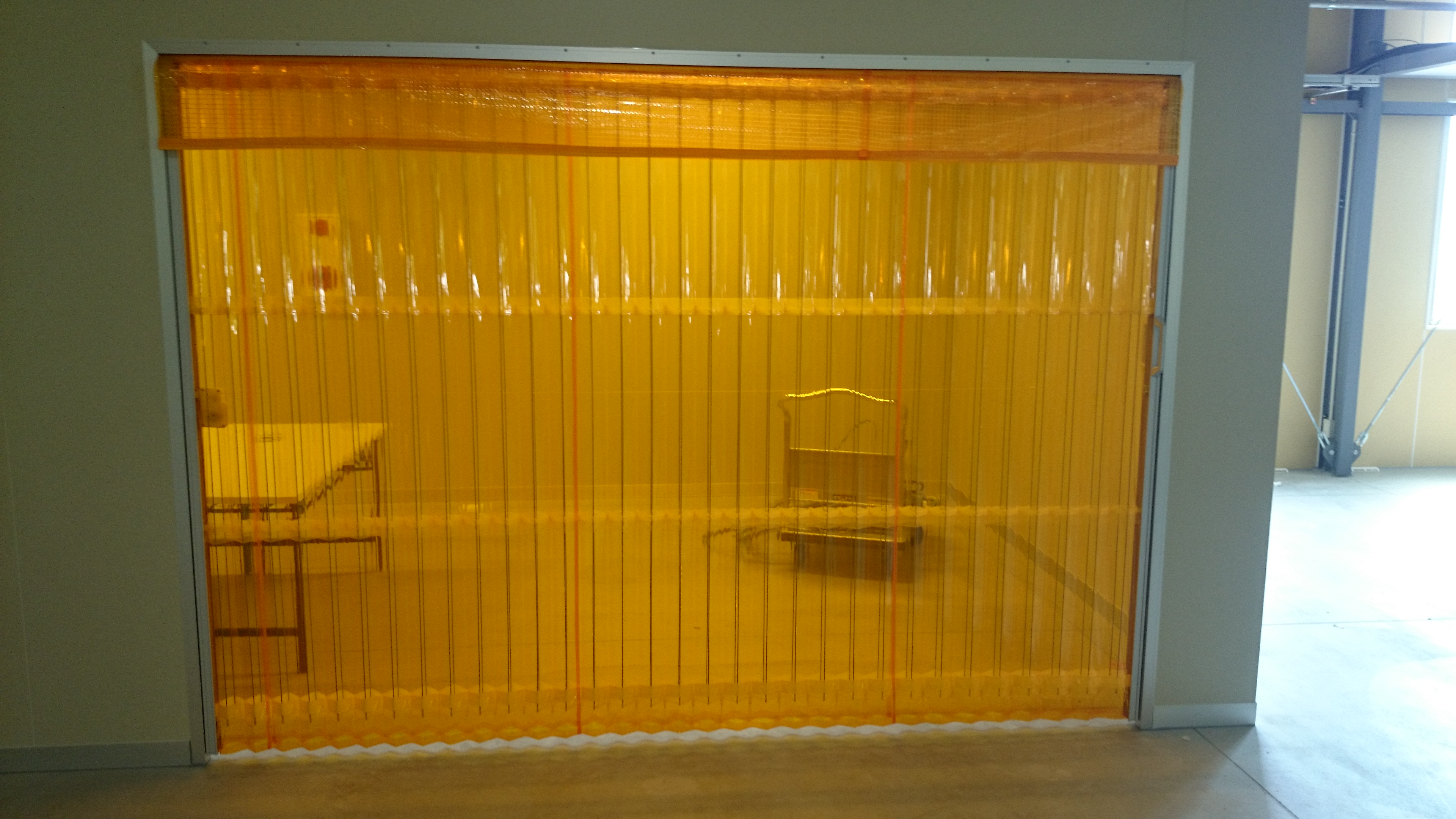

倉庫出入口「アコーディオンカーテン」取付工事
包装資材製造T社様

原材料ストッカーの出入口に防虫オレンジシートのアコーディオンカーテンを設置しました。

生産ライン別「ビニール間仕切り」工事
印刷会社R社様

作業内容に合わせてビニールシートで区画分けしました。

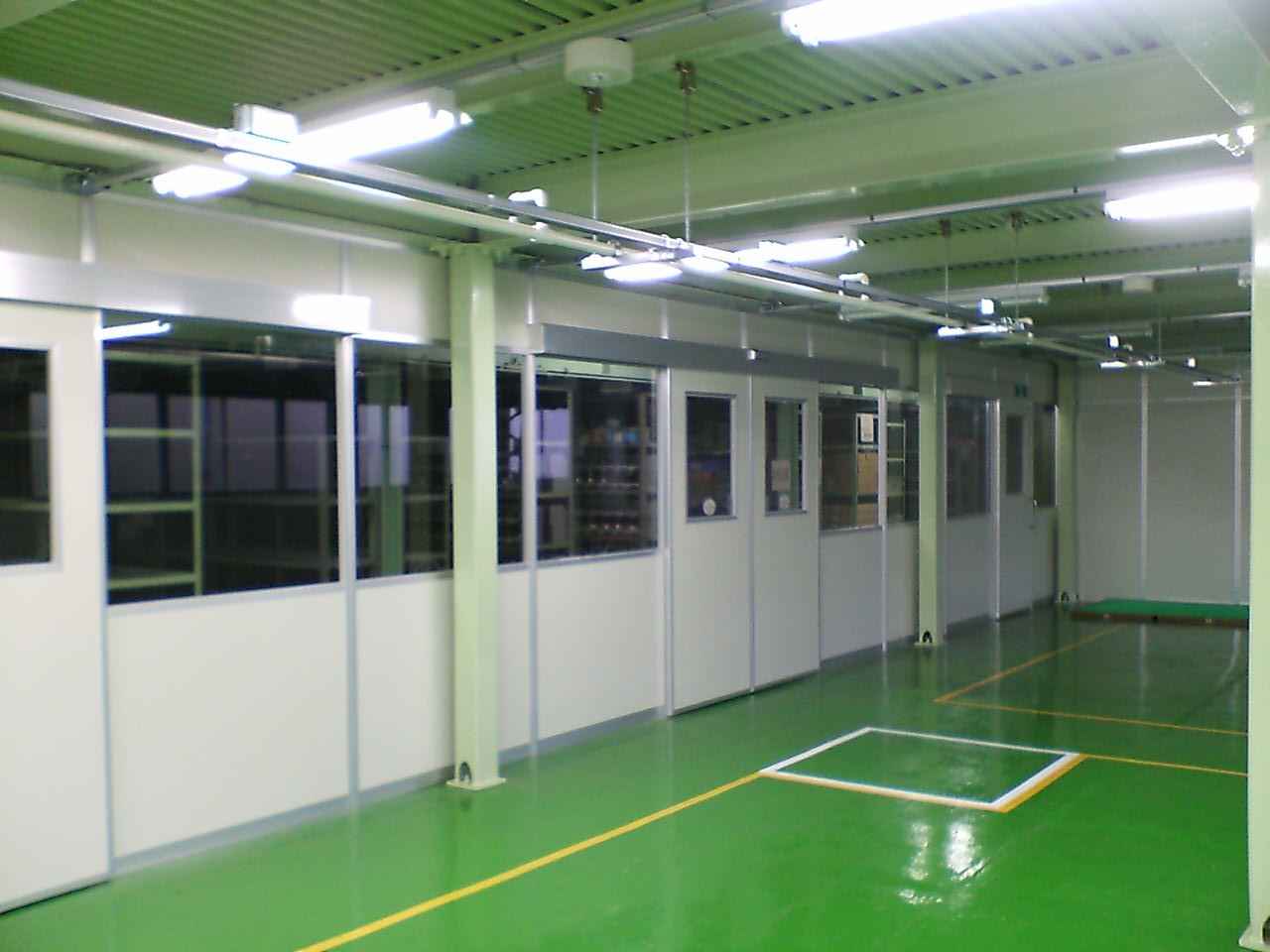

部品置場内「アルミパーテーション」設置工事
自動車部品製造P社様

工場の一画にパーテーションパネルで部品倉庫を設置しました。

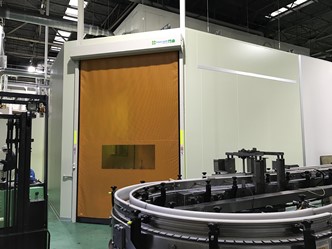

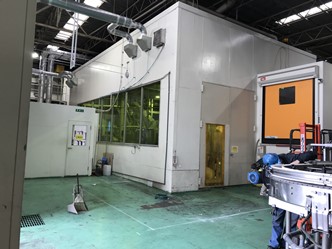

食品充填ライン前室化工事
食品製造会社C社様

防虫対策及び品質管理として、製品充填室に対して断熱パネル製の前室を設けました。出入口のシートシャッターも無駄な開閉を防ぐ為手動での開閉としながら、室内での作業状況が確認できるよう透明オレンジの覗き窓付きで 作業性・安全性を併せ持つ仕様にしました。

前室仕様

断熱パネル(t=42mm)、面材=カラー鋼板製
出入口シートシャッター門番GF17型 W2300×H3400(mm)
防虫オレンジシート(オレンジ窓付き)
