施工事例集（施工前・施工後）
弊社では、お客様のご要望を具体化し、提案・設計から施工に至るまで、工場環境改善のトータルコーディネーターとして一貫したサービスを提供しております。長年の実績の中から、いくつか施工事例をご紹介いたします。
※一部、施工前画像のない事例もあります。
各種エアーシャワー

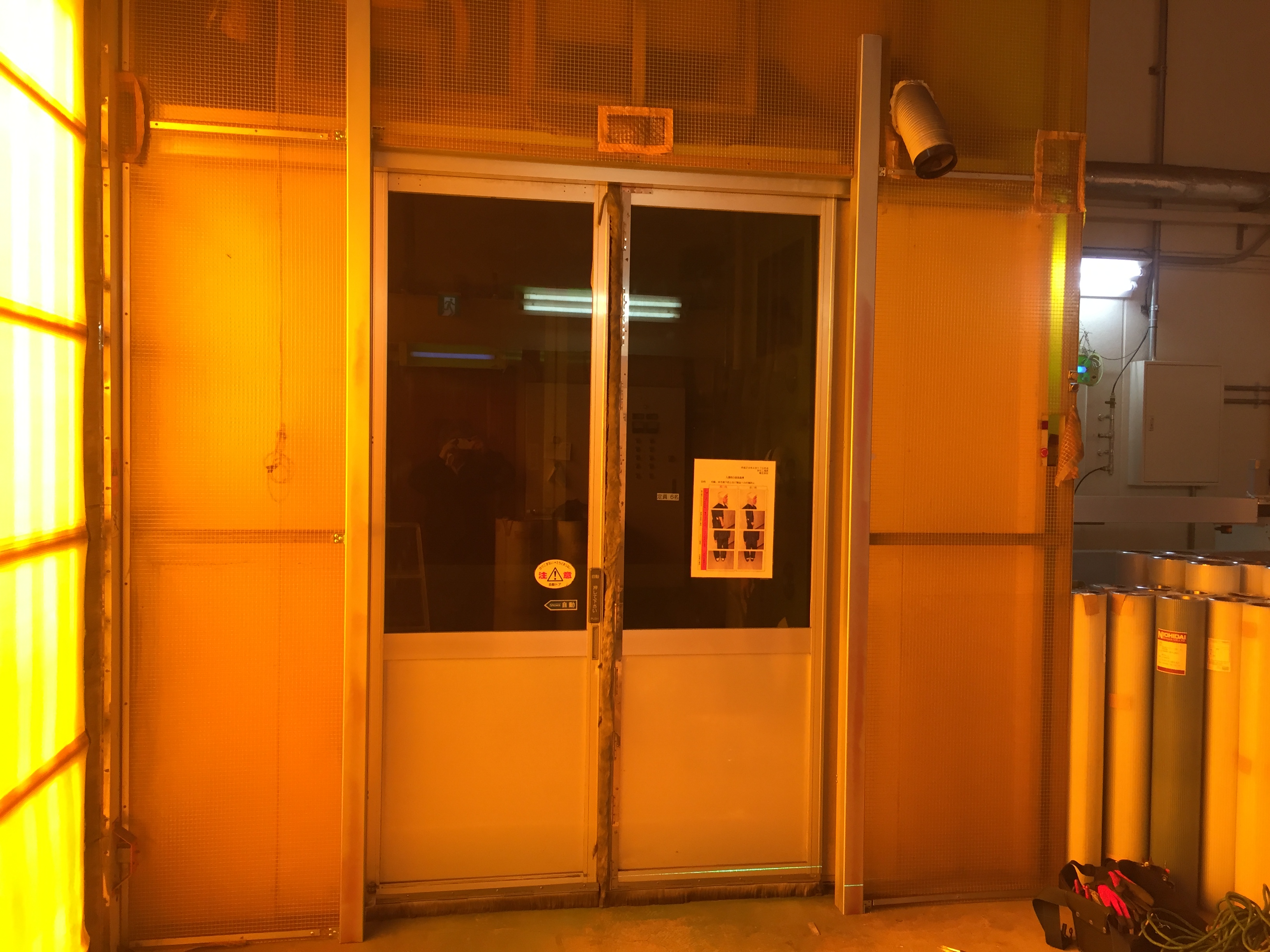

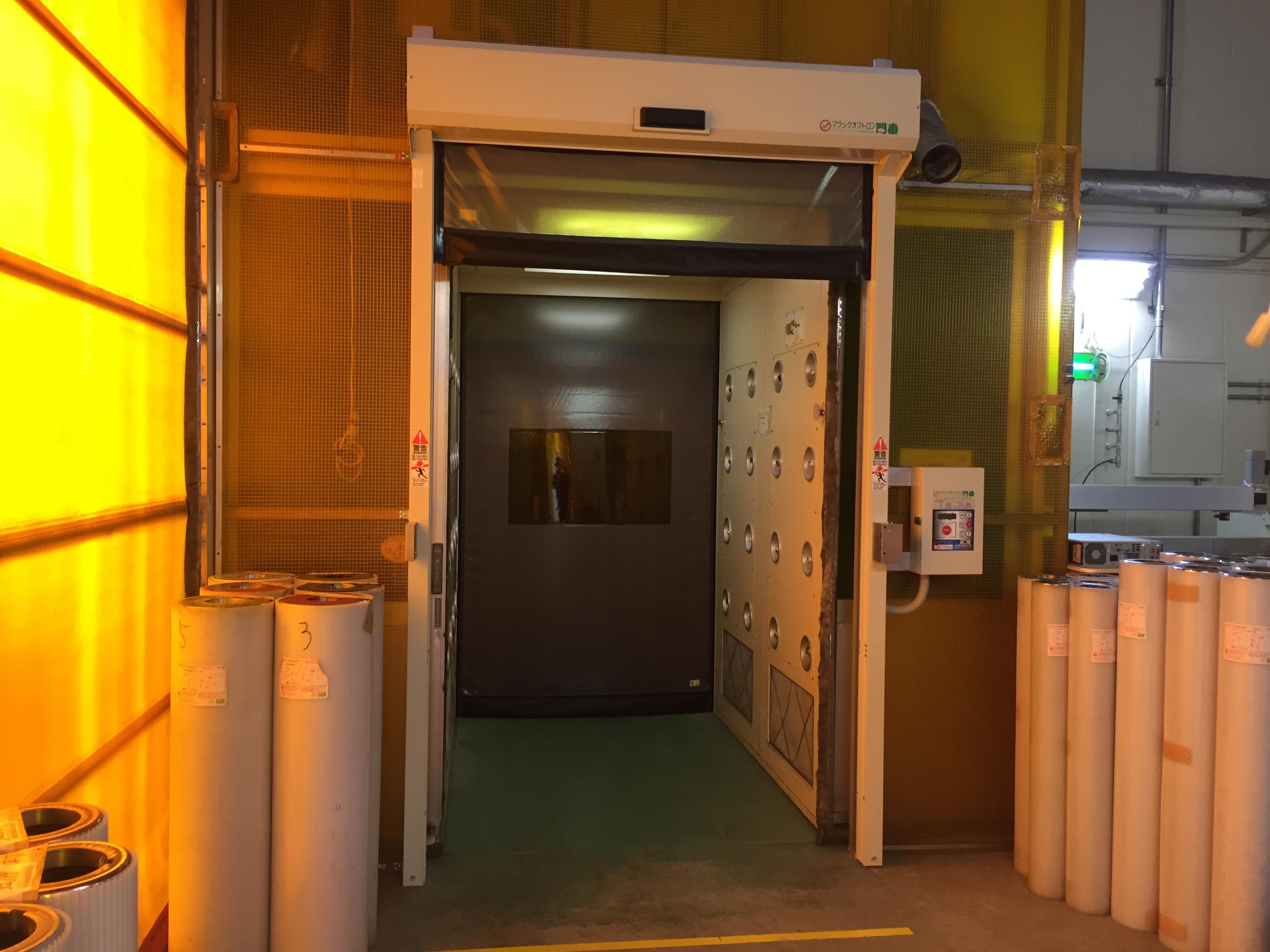

作業場出入口「エアシャワー」設置工事
印刷関連会社M社様
クリーンエリアへ入室する際に人や物に付着した塵埃を落とす異物混入対策としてエアシャワーを設置させて頂きました。台車での出入りもしやすいように出入口はシートシャッター門番を設置しました。
エアーシャワー仕様
有効通路寸法：W1800×D2500×H2500（ｍｍ）
3方吹き（吹き出し口54個）
出入口シートシャッター連動
シートシャッター仕様
門番R209型（パイプ付きタイプ）
マジックオプトロンシート
W1800×H2500（ｍｍ）×2台
付属部品
・1点式押しボタン・起動センサー
・安全センサー

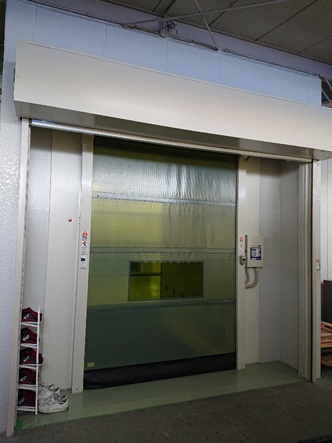

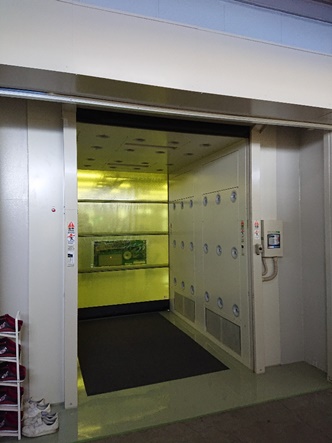

印刷作業室出入口「エアシャワー門番」取付工事
印刷会社A社様
既設手動スライドドアを自動化したいとのご依頼でしたが、防虫、防塵対策かつ作業スペースの確保も踏まえて、シートシャッター式のエアーシャワー2連式をご提案し、設置させて頂きました。
エアーシャワー仕様
エアーシャワー2連式
出入口シートシャッター門番GF17型
W1500×H2500（ｍｍ）
マジックオプトロンシート（覗き窓付き）

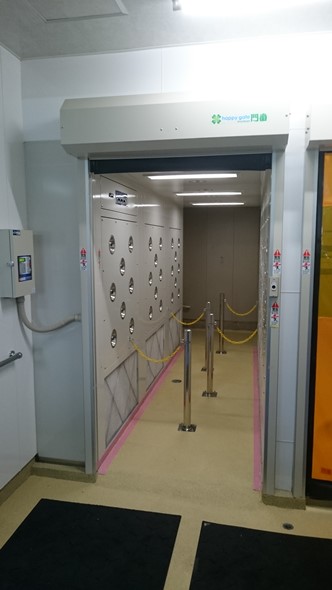

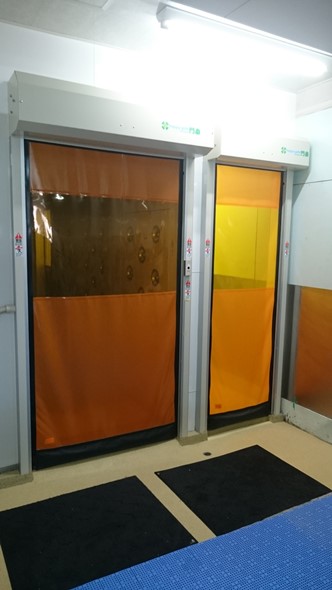

食品加工室出入口「エアシャワー門番」取付工事
食品製造会社M社様
衛生無塵服に着替える等のサニタリールームと製造現場の間にシートシャッタータイプのエアシャワーを設置しました。作業人数が多いこともあり出来るだけ渋滞しないよう3連式かつスラローム式にして噴射時間を長くとれるような仕様になっています。また、左側のシートシャッターはダーティー側からのみ開放、右側のシートシャッターはクリーン側からのみ開放の一方通行とし、エアシャワーを通過しないと製造現場に入れない仕組みになっています。
エアーシャワー仕様
エアーシャワー3連式
入口シートシャッター門番G117型 W1100×H2000 (mm)
出口シートシャッター門番G114型 W700×H2000 (mm)
防虫オレンジシート（ワイドオレンジ窓付き）
