施工事例集（施工前・施工後）
弊社では、お客様のご要望を具体化し、提案・設計から施工に至るまで、工場環境改善のトータルコーディネーターとして一貫したサービスを提供しております。長年の実績の中から、いくつか施工事例をご紹介いたします。
※一部、施工前画像のない事例もあります。

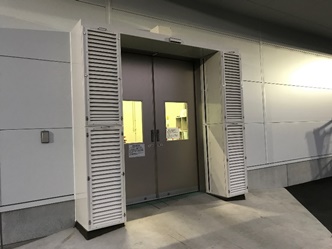

対向横吹き型エアーカーテン
工場出入口「エアーフェンス」設置工事

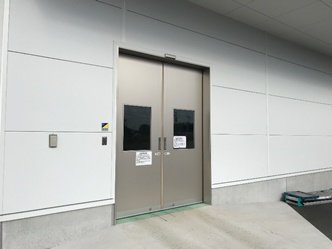

食品会社Y社様
自動ドアが解放中に虫・埃の侵入がある為、外部側に対向横吹き型エアーカーテン「エアーフェンス」を設置させて頂きました。風向きによっては風雨にさらされる可能性もある事から、外気吸気面をガラリ仕様にしました。
エアーカーテン仕様
エアーフェンスAGSM1926（ガラリ仕様）
有効開口寸法：W1860×H2520（ｍｍ）
※既設ドア用の起動センサーを使用して自動ドアと連動

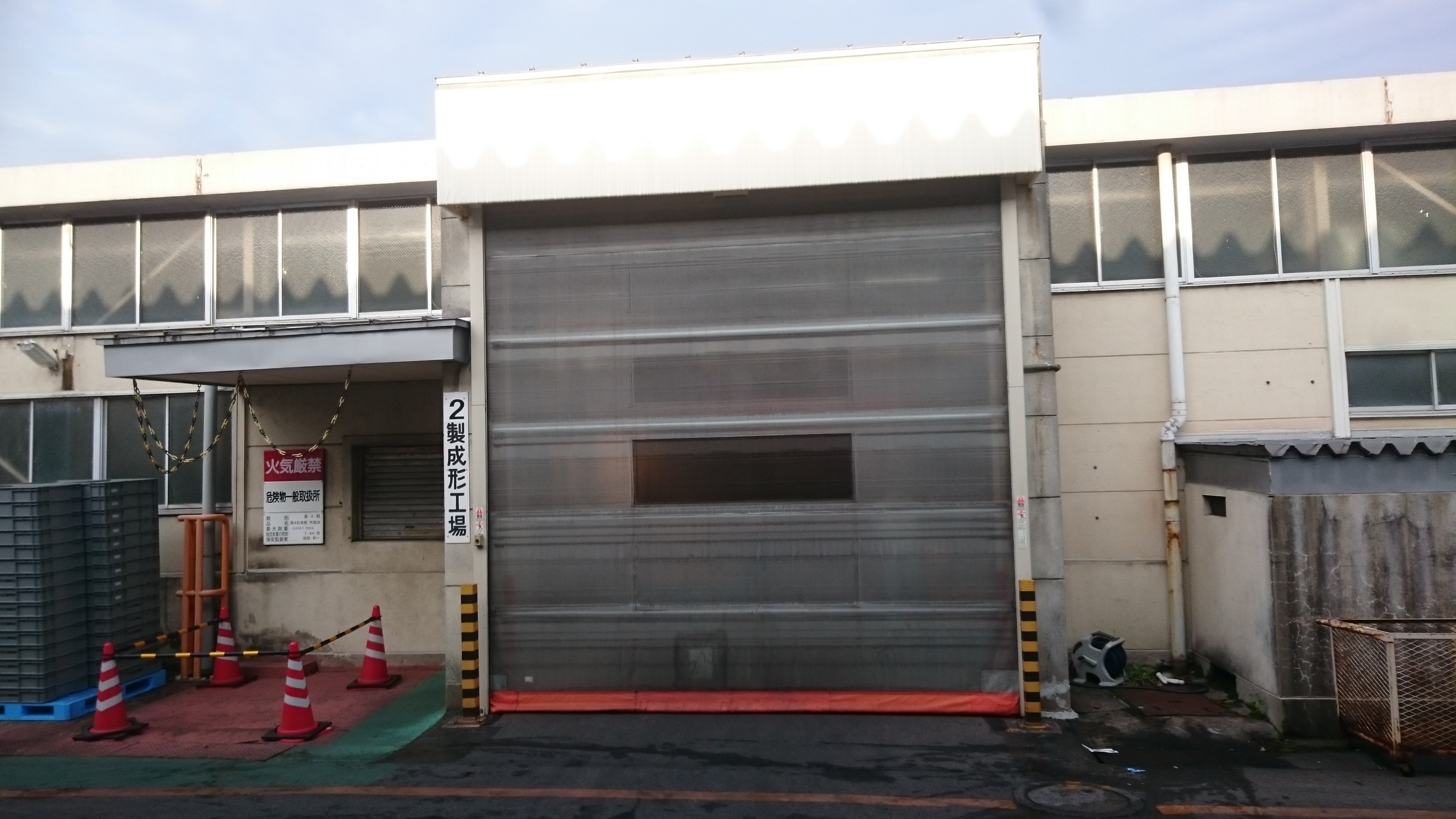

工場出入口「エアーフェンス」設置工事
樹脂加工会社S社様
シートシャッターは導入されていましたが、更なる防虫対策として対向横吹き型エアーカーテン「エアーフェンス」を設置させて頂きました。建屋内側に設置されていたシートシャッターと連動させることで解放時に両サイドから吹き出される風速30ｍ/毎秒の風で虫の侵入をシャットアウトし更に防虫効果を高めました。
エアーカーテン仕様
エアーフェンスAGSM3539（ガラリ付き）
有効開口寸法：W3450×H3870（ｍｍ）
付属部品
・起動用センサー
・安全用センサー
・回転灯

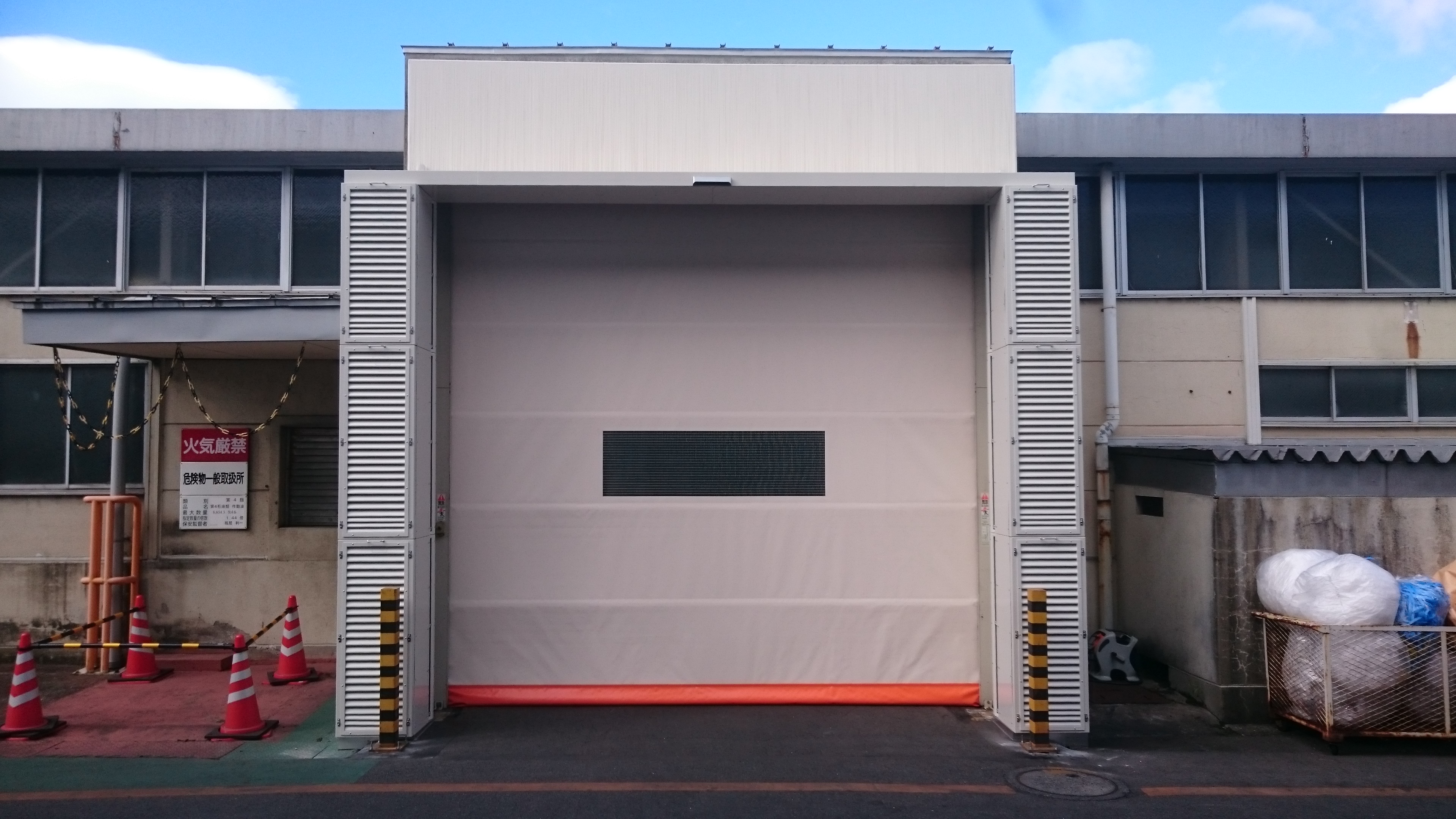

搬入出入口「シートシャッター門番」更新及び「エアーフェンス」設置工事
印刷会社F社様
シートシャッターは導入されていましたが、更なる防虫対策として対向横吹き型エアーカーテン「エアーフェンス」を設置させて頂きました。建屋内側に設置されていたシートシャッターを撤去し外部にあったスチールシャッターを建屋内部に移設し、そのうえで外部にシートシャッター門番とエアフェンスを設置する事で既設の前室に更なる防虫効果をプラスさせました。
エアーカーテン仕様
エアーフェンスAGSM2526（ガラリ付き）
有効開口寸法：W2500×H2600（ｍｍ）
シートシャッター仕様
門番R209型（パイプ式タイプ）
マジックオプトロンシート
W2500×H2600（ｍｍ）
付属部品
・1点式押しボタン
・1点式リモコン
・安全用センサー

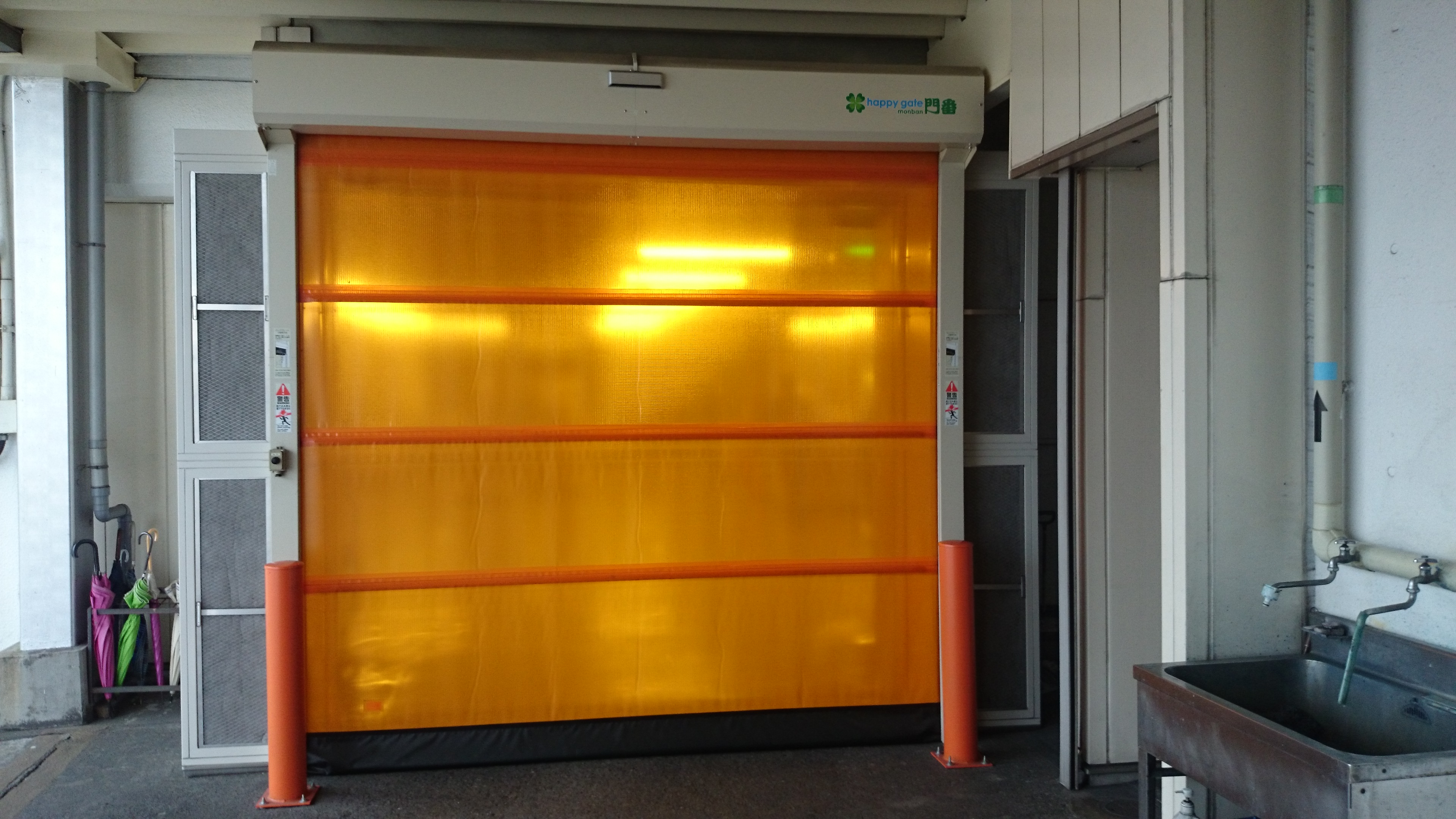

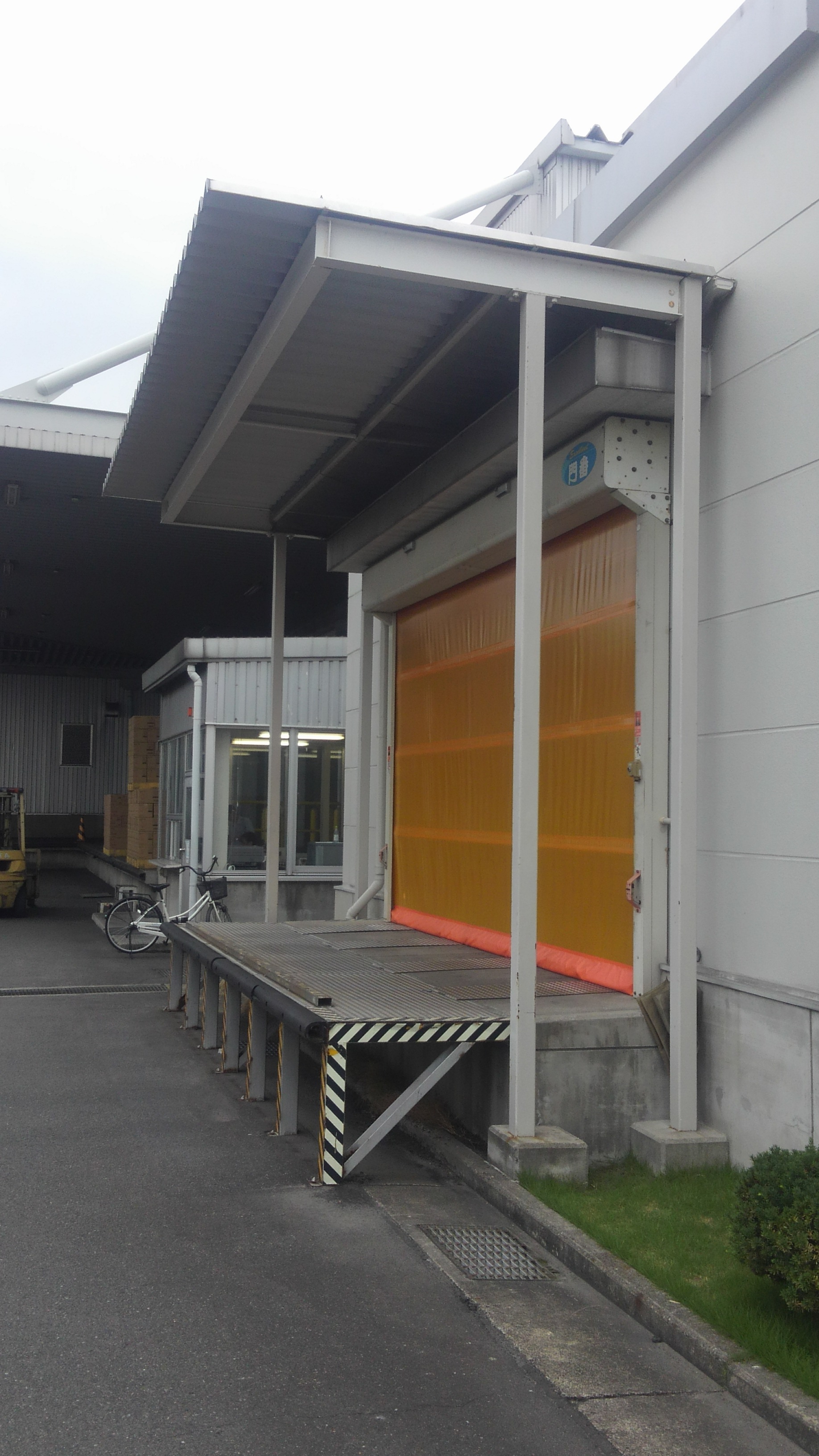

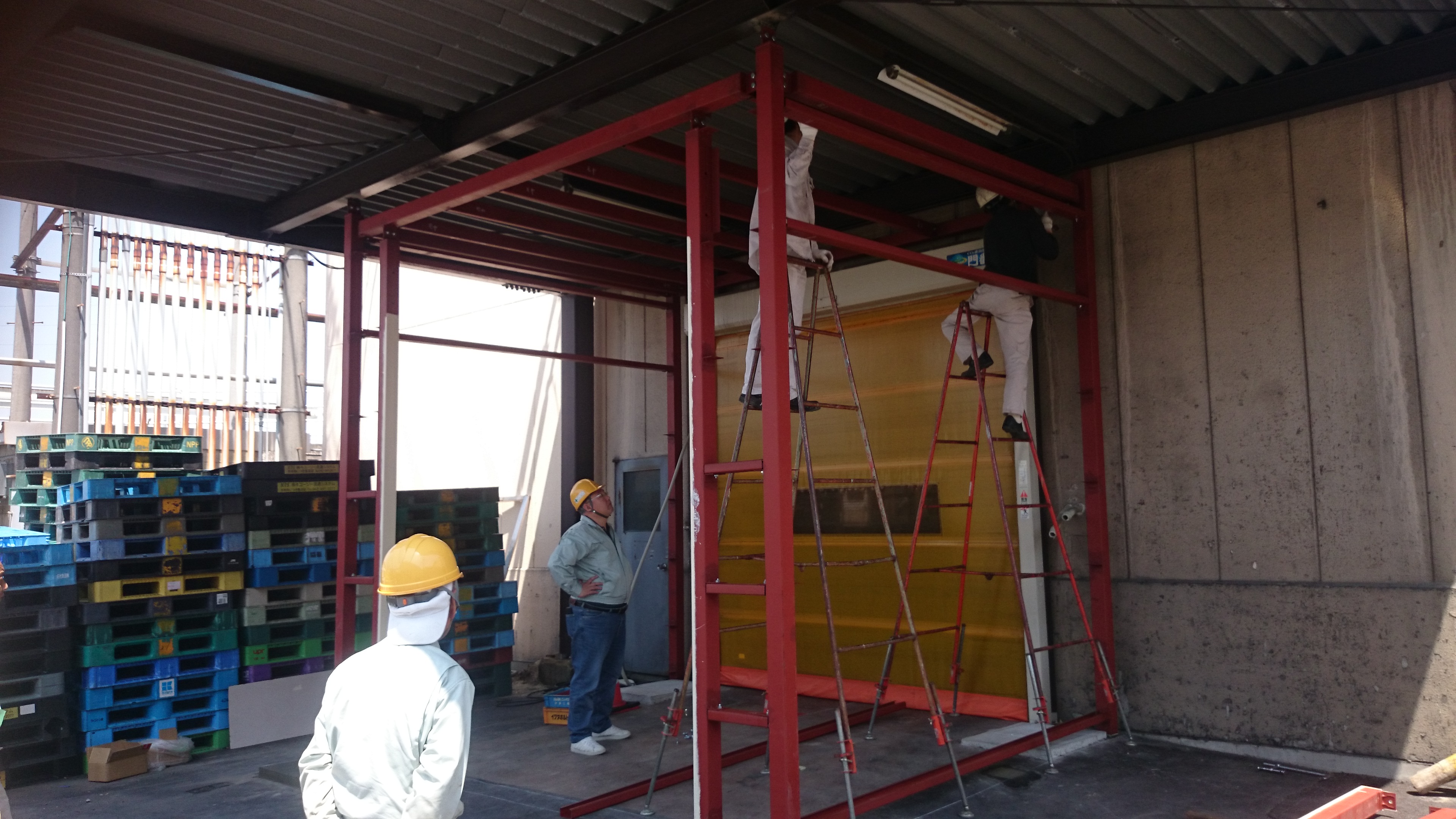

製品出荷場「シートシャッター門番」更新及び「エアーフェンス」設置工事
化粧品製造会社K社様
製品搬出口からの飛来虫に悩まされておられた事から、古いシートシャッターを撤去し間口を狭めてエアーフェンスと最新式のシートシャッター門番を設置させて頂きました。エアーフェンス設置に伴う出幅により、製品置き場のスペース減を解消する為に、ピット、下屋共に900ｍｍ延長しました。
エアーカーテン仕様
エアーフェンスAGSM4027
有効開口寸法：W4000×H2700（ｍｍ）
シートシャッター仕様
門番 R309型
パイプ付タイプ
防虫オレンジシート
W4000×H2700（ｍｍ）
付属部品
・プルスイッチ
・安全用センサー
・押しボタン
作業棟出入口「シートシャッター門番」更新及び「エアーフェンス」設置工事
樹脂製品製造会社M社様
経年で劣化してきたシートシャッターの更新に伴い更なる防虫対策の為に、エアーフェンスを設置頂きました。作業エリアが防火区画に変更になった為シートも静電気が発生しにくい、帯電防止不燃シートを選定しました。
エアーカーテン仕様
エアーフェンスAGSM4037
有効開口寸法：W4000×H3700（ｍｍ）
シートシャッター仕様
門番 R309型
パイプ付タイプ
帯電防止不燃シート
W4000×H3700（ｍｍ）
付属部品
・起動センサー
・安全用センサー
・押しボタン

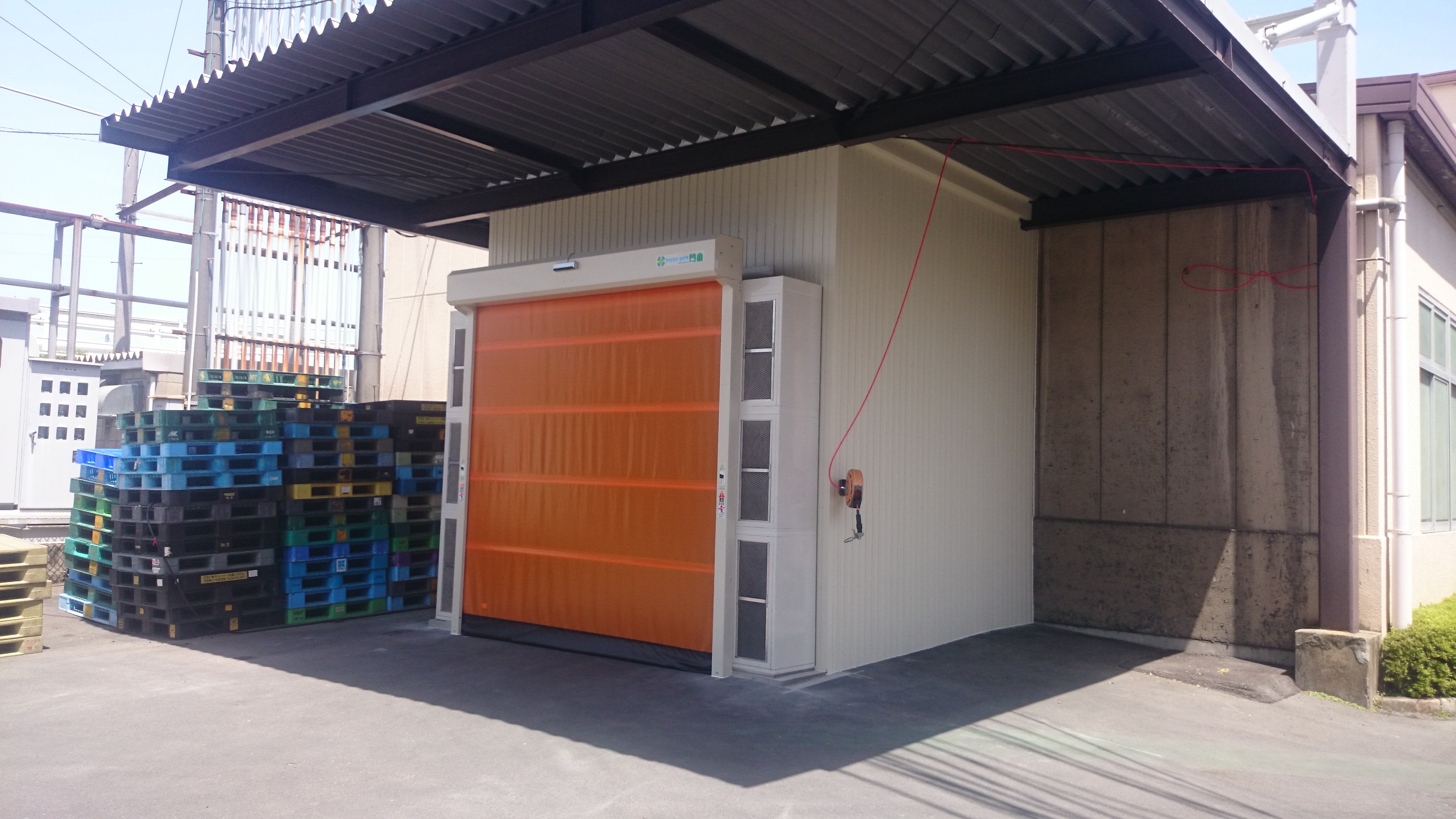

原料搬入口前室化及び「エアーフェンス門番」設置工事
食品製造会社M社様
既設のシートシャッターの前に前室を設け2台のシートシャッターでインターロック制御する事で外気の直接流入を遮断しました。更に外面にエアーフェンスを設置する事で前室内にも虫が侵入できない環境が出来上がりました。
エアーカーテン仕様
エアーフェンスAGSM3030
有効開口寸法：W4000×H2700（ｍｍ）
シートシャッター仕様
門番 R209型
パイプ付タイプ
防虫オレンジシート
W3000×H3000（ｍｍ）
付属部品
・起動センサー
・安全用センサー
・押しボタン
製品出荷場「シートシャッター門番」及び「エアーフェンス」設置工事
印刷会社T社様
防虫対策として既存の出入口にシートシャッターとエアーフェンスを設置しました。

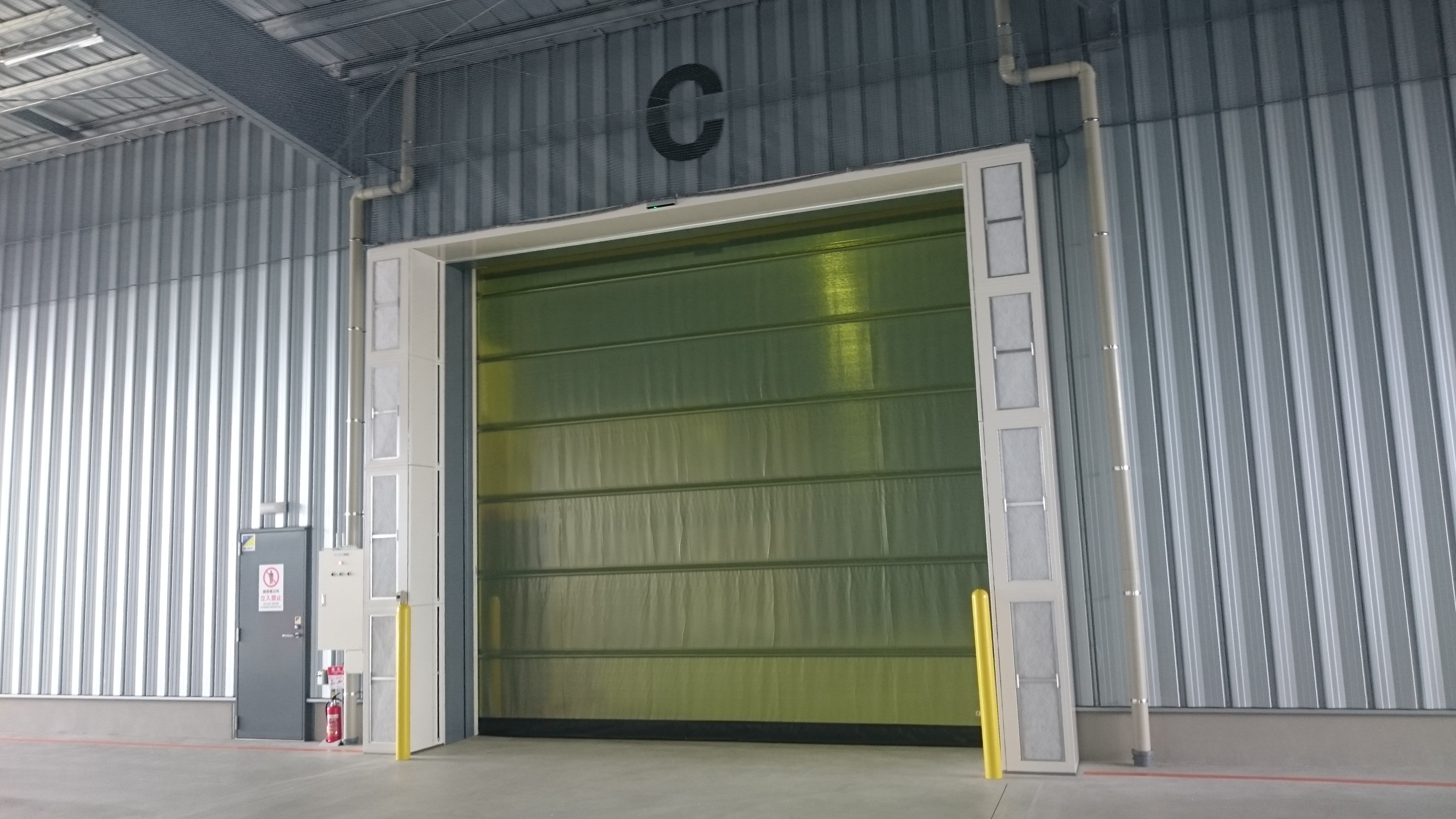

製品倉庫出入口「シートシャッター門番」及び「エアーフェンス」設置工事
物流倉庫W社様
倉庫内の防虫対策としてシートシャッター門番とエアーフェンスを設置しました。
